Thông tin chi tiết sản phẩm:
|
| hợp kim: | Thép Không Gỉ 316L | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | ủ | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Điều khiển thủy lực lỗ xuống trong giếng dầu khí |
| Tiêu chuẩn: | ASTM A269 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Tiêu chuẩn ứng dụng: | NACE MR0175 / ISO15156 | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Dây điều khiển thủy lực SS316L,Dây điều khiển thủy lực được vẽ lại liền mạch,Ống mao dẫn bằng thép không gỉ SS316L |
||
Dây chuyền điều khiển ống mao dẫn bằng thép không gỉ liền mạch và được vẽ lại SS316L
Meilong Tube đặc biệt sản xuất ống cuộn liền mạch và vẽ lại, hàn và vẽ lại được làm từ thép không gỉ austenit, song công, siêu song công và hợp kim niken chống ăn mòn.Ống được sử dụng làm dây chuyền điều khiển thủy lực và dây chuyền phun hóa chất đặc biệt phục vụ ngành dầu khí, địa nhiệt.
Kích thước điển hình của dây chuyền điều khiển bằng thép không gỉ
Đường kính ngoài của dây điều khiển chủ yếu là 1/4 '' (6,35mm).
Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm)
Ống dây điều khiển có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.
Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.
Thuộc tính ống hợp kim
Ống rút lại phích cắm bên trong liền mạch và nổi.Được cung cấp trong điều kiện ủ
Chiều dài liên tục không có mối hàn khớp quỹ đạo
| hợp kim | UNS | đường kính ngoài | WT | Áp lực công việc | Áp lực nổ | Áp lực sụp đổ | Kiểm tra áp suất | |
| inch | inch | inch | tâm thần | tâm thần | tâm thần | tâm thần | ||
| Thép không gỉ 316L | S31603 | 1/8 | 0,125 | 0,028 | 9,931 | 40.922 | 9,525 | 11.600 |
| Thép không gỉ 316L | S31603 | 1/8 | 0,125 | 0,035 | 12.640 | 52.042 | 11.056 | 15.225 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,035 | 5,939 | 24.474 | 6,621 | 7.250 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,049 | 8,572 | 35.322 | 8,632 | 10.150 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,065 | 11.694 | 48.166 | 10,562 | 13,775 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,035 | 3,818 | 15.731 | 4.659 | 4.350 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,049 | 5,483 | 22.575 | 6.222 | 6.525 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,065 | 7,517 | 30,951 | 7,865 | 8.700 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,083 | 9,808 | 40.372 | 9,551 | 11.600 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,049 | 4.003 | 16.480 | 4.835 | 5.075 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,065 | 5,461 | 22.512 | 6,206 | 6.525 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,083 | 7.133 | 29.364 | 7,648 | 8.700 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,049 | 3.144 | 12.955 | 3,957 | 3.625 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,065 | 4.285 | 17.630 | 5,105 | 5.075 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,083 | 5,472 | 22,513 | 6,519 | 6.525 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,049 | 2.619 | 10,791 | 3.296 | 2.900 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,065 | 3.570 | 14.686 | 4.283 | 4.350 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,083 | 4,558 | 18.753 | 5,431 | 5.800 |
* Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu
* Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu
* Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh
Sản xuất chính xác
Meilong Tube hoạt động từ một khu phức hợp các tòa nhà có tổng diện tích 20.000 mét vuông.
Nhà máy ống
Ống được tạo hình và hàn hồ quang khí-vonfram và chùm tia laze từ dải phôi trên nhiều nhà máy ống được thiết kế và chế tạo bởi Meilong Tube.
Quá trình chìm
Chìm là một quá trình gia công nguội trong đó ống được kéo qua khuôn được bôi trơn mà không có phích cắm bên trong.Đối với một số kích thước ống nhất định, các hạn chế trong quy trình sản xuất sẽ ngăn cản việc hàn ống đến kích thước cuối cùng.Trong những trường hợp như vậy, ống được hàn ở đường kính ngoài lớn hơn và chìm trong nhiều hoạt động xử lý nhiệt/giảm nhiệt.
Quá trình cắm nổi
Hoạt động của phích cắm nổi là một quá trình gia công nguội trong đó ống được kéo qua khuôn bôi trơn bằng phích cắm nổi bên trong để điều khiển đường kính bên trong của ống.
Xử lý nhiệt
Ống được xử lý nhiệt để đạt được các đặc tính cơ học và khả năng chống ăn mòn quy định trong lò nung ngoài nhà máy với bầu không khí khử.
Mô tả ứng dụng cho SSSV
Van an toàn là van đóng vai trò bảo vệ thiết bị của bạn.Van an toàn có thể ngăn ngừa hư hỏng cho bình chịu áp lực của bạn và thậm chí ngăn ngừa vụ nổ tại cơ sở của bạn khi lắp đặt trong bình chịu áp lực.
Van an toàn là loại van tự động kích hoạt khi áp suất phía đầu vào của van tăng đến mức áp suất định trước, để mở đĩa van và xả chất lỏng ra ngoài.Hệ thống van an toàn được thiết kế an toàn để có thể cách ly giếng trong trường hợp có bất kỳ lỗi hệ thống nào hoặc hư hỏng các cơ sở kiểm soát sản xuất trên bề mặt.
Trong hầu hết các trường hợp, bắt buộc phải có biện pháp đóng tất cả các giếng có khả năng chảy tự nhiên lên bề mặt.Việc lắp đặt van an toàn dưới bề mặt (SSSV) sẽ mang lại khả năng đóng khẩn cấp này.Hệ thống an toàn có thể được vận hành theo nguyên tắc an toàn từ bảng điều khiển nằm trên bề mặt.
SCSSV được điều khiển bằng dây điều khiển bằng thép không gỉ ¼” được gắn bên ngoài dây ống giếng và được lắp đặt khi lắp đặt ống sản xuất.Tùy thuộc vào áp suất đầu giếng, có thể cần phải duy trì ở mức 10.000 psi trên đường điều khiển để giữ cho van mở.
Ứng dụng khác
Ống hợp kim cuộn mao dẫn để phun hóa chất
Ống hợp kim cuộn dây điều khiển thủy lực trần và đóng gói cho van an toàn dưới biển
Dây vận tốc, dây công và dây rốn ống thép
Ống hợp kim cuộn địa nhiệt
Hợp kim cho dây điều khiển
| Austenit: | 316L | ASTM A-269 |
| Song công: |
S31804/S32205 S32750 |
ASTM A-789 ASTM A-789 |
| Hợp kim niken: |
N08825 N06625 |
ASTM B-704;ASTM B-423 ASTM B-704;ASTM B-444 |
Tính năng đường ống điều khiển
Đóng dung sai kích thước
Tính chất cơ học được tăng cường đáng kể
Bề mặt hoàn thiện vượt trội
Độ sạch cao của bề mặt bên trong
Kiểm soát độ bầu dục, độ lệch tâm
Thành phần hóa học của SS316L
| Carbon | mangan | phốt pho | lưu huỳnh | Silicon | Niken | crom | molypden |
| % | % | % | % | % | % | % | % |
| tối đa | tối đa | tối đa | tối đa | tối đa | |||
| 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 10,0-15,0 | 16,0-18,0 | 2,00-3,00 |
SS316L là thép không gỉ crom-niken austenit có molypden và hàm lượng cacbon thấp.
Trọng lượng ống hợp kim trên mỗi mét (kg)
Thép không gỉ 316L (UNS S31603)
| đường kính ngoài | WT | |||||
| phân số | Số thập phân | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0442 | 0,0512 | - | - | - |
| 1/4 | 0,250 | 0,1012 | 0,1225 | 0,1603 | 0,1957 | 0,2255 |
| 8/3 | 0,375 | 0,1580 | 0,1936 | 0,2598 | 0,3278 | 0,3944 |
| 1/2 | 0,500 | 0,2150 | 0,2647 | 0,3595 | 0,4600 | 0,5631 |
| 8/5 | 0,625 | 0,2720 | 0,3360 | 0,4592 | 0,5923 | 0,7319 |
| 3/4 | 0,750 | 0,3289 | 0,4072 | 0,5588 | 0,7244 | 0,9006 |
Quy trình và đóng gói ống
Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)
Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

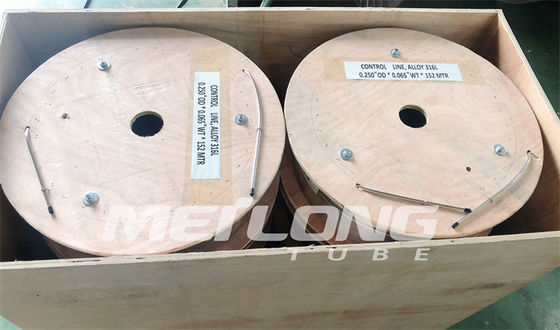

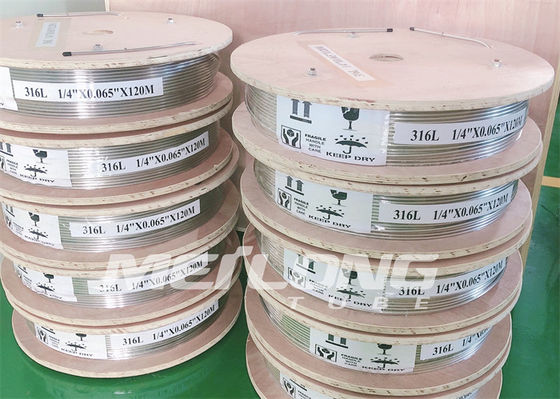

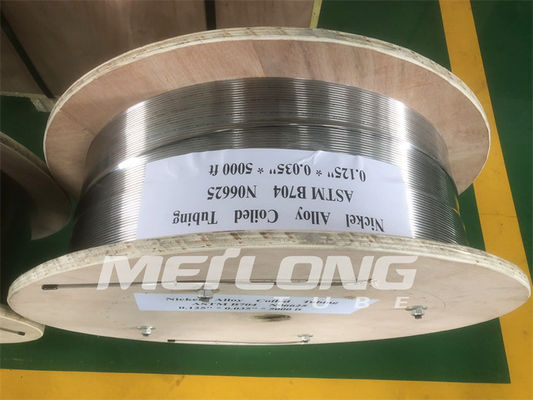

Đóng gói- Ống được quấn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.
Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
