Dây chuyền phun hóa chất áp suất cao Ống thủy lực SS ASTM A789 UNS S32205

Dây chuyền phun ống mao dẫn áp suất làm việc cao theo tiêu chuẩn ASTM A789 UNS S32205

Meilong Tube đặc biệt sản xuất ống cuộn liền mạch và vẽ lại, hàn và vẽ lại được làm từ thép không gỉ austenit, song công, siêu song công và hợp kim niken chống ăn mòn.Ống được sử dụng làm dây chuyền điều khiển thủy lực và dây chuyền phun hóa chất đặc biệt phục vụ ngành dầu khí, địa nhiệt.

Kích thước điển hình của đường tiêm

Đường kính ngoài của dây điều khiển chủ yếu là 3/8 '' (9,53mm).

Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm), 0,083 '' (2,11mm)

Ống dây điều khiển có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.

Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.

Tầm quan trọng của dây chuyền phun hóa chất

Mỗi cuộn ống có chiều dài hoàn toàn liên tục không có mối hàn quỹ đạo.

Mỗi cuộn ống được kiểm tra thủy tĩnh ở mức tối thiểu 11.600 psi.

Việc kiểm tra có thể được chứng kiến ​​tại chỗ bởi các thanh tra viên bên thứ ba (SGS, BV, DNV).

Các thử nghiệm khác là kiểm tra dòng điện xoáy, hóa chất, độ phẳng, độ loe, độ bền kéo, năng suất, độ giãn dài, độ cứng đối với chất lượng vật liệu.

Mô tả ứng dụng cho dây chuyền tiêm

Trong tất cả các lĩnh vực của ngành dầu khí, hóa chất được bơm vào dây chuyền và chất lỏng xử lý.Lấy dịch vụ mỏ dầu, hóa chất được sử dụng để phủ lên thành giếng nhằm nâng cao độ ổn định.Trong đường ống, chúng tránh được sự tích tụ và giữ cho cơ sở hạ tầng hoạt động tốt.

Vai trò của dây chuyền phun hóa chất

Trong ngành dầu khí chúng ta bơm hóa chất theo thứ tự

để bảo vệ cơ sở hạ tầng

để tối ưu hóa các quy trình

để đảm bảo dòng chảy

và để nâng cao năng suất

Hợp kim cho dây chuyền phun hóa chất

Tính năng ống tiêm

Đóng dung sai kích thước

Tính chất cơ học được tăng cường đáng kể

Bề mặt hoàn thiện vượt trội

Độ sạch cao của bề mặt bên trong

Kiểm soát độ bầu dục, độ lệch tâm

Duplex 2205 cho dây chuyền phun hóa chất

Tiêu chuẩn tương đương

Duplex 2205 là thép không gỉ song công được tăng cường nitơ được phát triển để chống lại các vấn đề ăn mòn thường gặp với thép không gỉ dòng 300.“Duplex” mô tả một họ thép không gỉ không hoàn toàn austenit, như thép không gỉ SS304, cũng không hoàn toàn là ferritic, như thép không gỉ SS430.Cấu trúc của thép không gỉ song công 2205 bao gồm các bể austenite được bao quanh bởi pha ferrite liên tục.Trong điều kiện ủ, Duplex 2205 chứa khoảng 40-50% ferit.Thường được gọi là loại thép làm việc, Duplex 2205 là loại được sử dụng rộng rãi nhất trong dòng thép không gỉ song công.

Ưu điểm của cấu trúc song công là nó kết hợp các đặc tính thuận lợi của hợp kim ferritic (khả năng chống ăn mòn ứng suất và độ bền cao) với các đặc tính của hợp kim austenit (dễ chế tạo và chống ăn mòn).

Việc sử dụng thép không gỉ Duplex 2205 nên được giới hạn ở nhiệt độ dưới 600° F. Việc tiếp xúc với nhiệt độ cao kéo dài có thể làm giòn thép không gỉ Duplex 2205.

Khả năng chống ăn mòn của dây chuyền phun Duplex 2205

Thép không gỉ song công 2205 là giải pháp tiết kiệm chi phí cho nhiều ứng dụng trong đó thép không gỉ dòng 300 dễ bị nứt do ăn mòn ứng suất clorua.Vết nứt do ăn mòn ứng suất xảy ra khi thép không gỉ chịu ứng suất kéo khi tiếp xúc với dung dịch có chứa clorua.Nhiệt độ tăng cũng làm tăng tính nhạy cảm của thép không gỉ đối với hiện tượng nứt ăn mòn do ứng suất.

Sự kết hợp của crom, molypden và nitơ mang lại khả năng chống ăn mòn tốt của 2205 đối với rỗ clorua và kẽ hở.Sức cản này cực kỳ quan trọng đối với các dịch vụ như môi trường biển, nước lợ, hoạt động tẩy trắng, hệ thống nước khép kín và một số ứng dụng chế biến thực phẩm.Hàm lượng crom, molypden và nitơ cao của 2205 mang lại khả năng chống ăn mòn vượt trội so với các loại thép không gỉ thông thường, chẳng hạn như SS316L và SS317L trong hầu hết các môi trường.

Trọng lượng ống hợp kim trên mỗi mét (kg)

Song công 2205 (UNS S32205)

Thuộc tính ống hợp kim

Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ

Chiều dài liên tục không có mối hàn khớp quỹ đạo

* Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu

* Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu

* Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh

Quy trình và đóng gói ống

Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)

Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

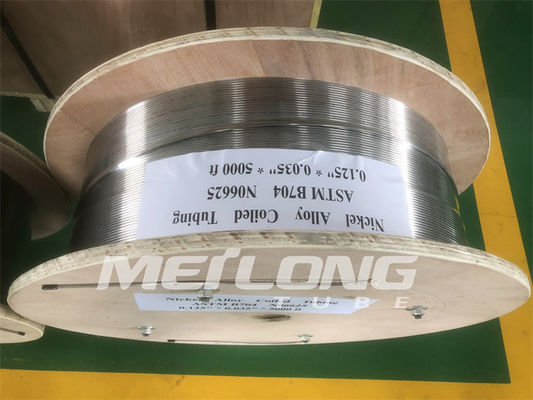

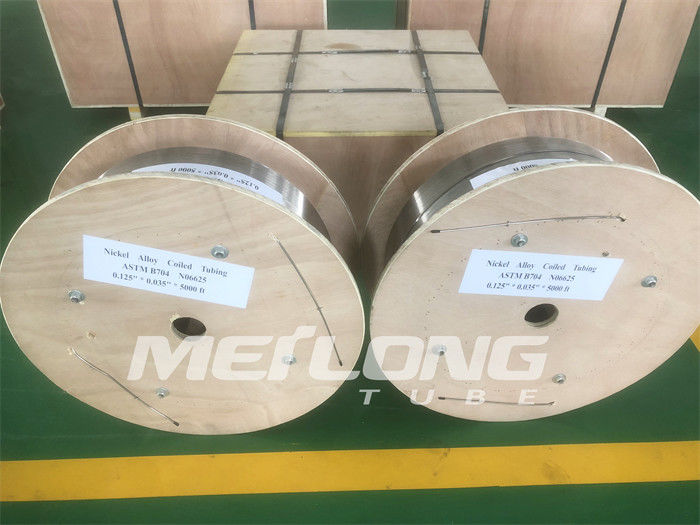

Đóng gói- Ống được quấn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.

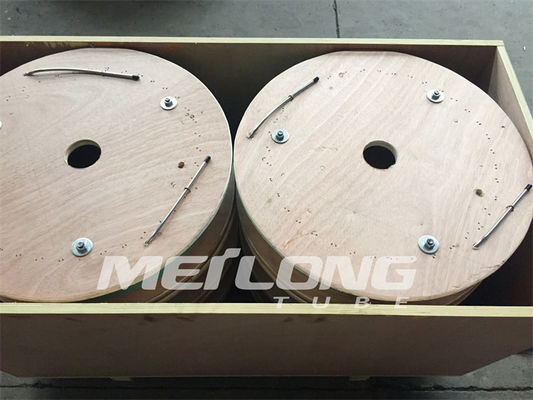

Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
