Thông tin chi tiết sản phẩm:
|
| hợp kim: | Inconel 625, UNS N06625 | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | ủ | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Điều khiển thủy lực lỗ xuống trong giếng dầu khí |
| Tiêu chuẩn: | ASTM B704 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Tiêu chuẩn ứng dụng: | NACE MR0175 / ISO15156 | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Dây điều khiển đóng gói áp suất cao,Dây điều khiển đóng gói SS316L,cuộn ống thép không gỉ Inconel 3 4 |
||
Dây mao dẫn ống cuộn áp suất cao làm từ Inconel 625
Meilong Tube đặc biệt sản xuất dây mao dẫn ống cuộn liền mạch và vẽ lại, hàn và vẽ lại được làm từ thép không gỉ austenit, song công, siêu song công và hợp kim niken chống ăn mòn.Ống được sử dụng làm dây chuyền điều khiển thủy lực và dây chuyền phun hóa chất đặc biệt phục vụ ngành dầu khí, địa nhiệt.
Kích thước điển hình của đường mao mạch
Đường kính ngoài của đường mao mạch chủ yếu là 1/4 '' (6,35mm).
Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm)
Ống điều khiển mao dẫn có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.
Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.
Tầm quan trọng củamao mạchĐường kẻ
Mỗi đường mao dẫn ở dạng cuộn ống có chiều dài hoàn toàn liên tục không có mối hàn quỹ đạo.
Mỗi đường thủy lực ở dạng cuộn ống đều được thử nghiệm thủy tĩnh ở áp suất tối thiểu 15.000 psi.
Việc kiểm tra có thể được chứng kiến tại chỗ bởi các thanh tra viên bên thứ ba (SGS, BV, DNV).
Các thử nghiệm khác là kiểm tra dòng điện xoáy, hóa chất, độ phẳng, độ loe, độ bền kéo, năng suất, độ giãn dài, độ cứng đối với chất lượng vật liệu.
Mô tả ứng dụng chomao mạchĐường kẻ
Trong tất cả các lĩnh vực của ngành dầu khí, hóa chất được bơm vào dây chuyền và chất lỏng xử lý.Lấy dịch vụ mỏ dầu, hóa chất được sử dụng để phủ lên thành giếng nhằm nâng cao độ ổn định.Trong đường ống, chúng tránh được sự tích tụ và giữ cho cơ sở hạ tầng hoạt động tốt.
Vai trò củamao mạchĐường kẻ
Trong ngành dầu khí chúng ta bơm hóa chất theo thứ tự
để bảo vệ cơ sở hạ tầng
để tối ưu hóa các quy trình
để đảm bảo dòng chảy
và để nâng cao năng suất
Hợp kim chomao mạchĐường kẻ
| Austenit: | 316L | ASTM A-269 |
| Song công: |
S31804/S32205 S32750 |
ASTM A-789 ASTM A-789 |
| Hợp kim niken: |
N08825 N06625 |
ASTM B-704;ASTM B-423 ASTM B-704;ASTM B-444 |
mao mạchTính năng đường ống
Đóng dung sai kích thước
Tính chất cơ học được tăng cường đáng kể
Bề mặt hoàn thiện vượt trội
Độ sạch cao của bề mặt bên trong
Kiểm soát độ bầu dục, độ lệch tâm
Inconel 625 cho đường mao dẫn thủy lực
| Niken | crom | Sắt | molypden | Columbi + Tantalum | Carbon | mangan | Silicon | phốt pho | lưu huỳnh | Nhôm | Titan | coban |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| phút. | tối đa | tối đa | tối đa | tối đa | tối đa | tối đa | tối đa | tối đa | tối đa | |||
| 58,0 | 20,0-23,0 | 5.0 | 8,0-10,0 | 3,15-4,15 | 0,10 | 0,50 | 0,5 | 0,015 | 0,015 | 0,4 | 0,40 | 1.0 |
Tương đương định mức
| Cấp | UNS Không | Tiêu chuẩn Euro | |
| KHÔNG | Tên | ||
| hợp kim | ASTM/ASME | EN10216-5 | EN10216-5 |
| 625 | N06625 | 2.4856 | NiCr22Mo9Nb |
Mô tả vật liệu Inconel 625
Inconel 625 là loại vật liệu có khả năng chống rỗ, kẽ hở và nứt ăn mòn rất tốt.Có khả năng kháng cao với nhiều loại axit hữu cơ và khoáng chất.Độ bền nhiệt độ cao tốt.
Đặc trưng
Tính chất cơ học tuyệt vời ở cả nhiệt độ cực thấp và cực cao.
Khả năng chống rỗ, ăn mòn kẽ hở và ăn mòn giữa các tinh thể vượt trội.
Gần như hoàn toàn không bị nứt do ăn mòn ứng suất do clorua gây ra.
Khả năng chống oxy hóa cao ở nhiệt độ cao lên tới 1050C.
Khả năng kháng axit tốt, chẳng hạn như nitric, photphoric, sulfuric và hydrochloric, cũng như kiềm giúp cho việc xây dựng các bộ phận cấu trúc mỏng có khả năng truyền nhiệt cao.
Trọng lượng ống hợp kim trên mỗi mét (kg)
Inconel 625 (UNS N06625)
| đường kính ngoài | WT | |||||
| phân số | Số thập phân | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0465 | 0,0539 | - | - | - |
| 1/4 | 0,250 | 0,1065 | 0,1288 | 0,1686 | 0,2059 | 0,2372 |
| 8/3 | 0,375 | 0,1663 | 0,2037 | 0,2733 | 0,3449 | 0,4149 |
| 1/2 | 0,500 | 0,2262 | 0,2785 | 0,3782 | 0,4839 | 0,5924 |
| 8/5 | 0,625 | 0,2862 | 0,3535 | 0,481 | 0,6231 | 0,7699 |
| 3/4 | 0,750 | 0,3460 | 0,4283 | 0,5879 | 0,7621 | 0,9475 |
Thuộc tính ống hợp kim
Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ
Chiều dài liên tục không có mối hàn khớp quỹ đạo
| hợp kim | UNS | đường kính ngoài | WT | Áp lực công việc | Áp lực nổ | Áp lực sụp đổ | Kiểm tra áp suất | |
| inch | inch | inch | tâm thần | tâm thần | tâm thần | tâm thần | ||
| Inconel 625 | N06625 | 1/8 | 0,125 | 0,028 | 19.024 | 57.892 | 22.002 | 21.750 |
| Inconel 625 | N06625 | 1/8 | 0,125 | 0,035 | 23.780 | 72.365 | 27,503 | 27.550 |
| Inconel 625 | N06625 | 1/4 | 0,250 | 0,035 | 12.516 | 38.087 | 14.475 | 14.500 |
| Inconel 625 | N06625 | 1/4 | 0,250 | 0,049 | 18.065 | 54.969 | 18.869 | 20.300 |
| Inconel 625 | N06625 | 1/4 | 0,250 | 0,065 | 24.633 | 74.970 | 23.090 | 27.550 |
| Inconel 625 | N06625 | 8/3 | 0,375 | 0,035 | 8.043 | 24.482 | 10,182 | 9,425 |
| Inconel 625 | N06625 | 8/3 | 0,375 | 0,049 | 11.546 | 35,143 | 13.605 | 13.050 |
| Inconel 625 | N06625 | 8/3 | 0,375 | 0,065 | 15.829 | 48.182 | 17.202 | 18.125 |
| Inconel 625 | N06625 | 8/3 | 0,375 | 0,083 | 20.648 | 62.839 | 20,901 | 23.200 |
| Inconel 625 | N06625 | 1/2 | 0,500 | 0,049 | 8,433 | 25.657 | 10,588 | 9,425 |
| Inconel 625 | N06625 | 1/2 | 0,500 | 0,065 | 11.507 | 35.041 | 13.576 | 13.050 |
| Inconel 625 | N06625 | 1/2 | 0,500 | 0,083 | 15.010 | 45.700 | 16.733 | 17.400 |
| Inconel 625 | N06625 | 8/5 | 0,625 | 0,049 | 6.624 | 20.175 | 8,644 | 7.250 |
| Inconel 625 | N06625 | 8/5 | 0,625 | 0,065 | 8,788 | 26.763 | 11.467 | 10.150 |
| Inconel 625 | N06625 | 8/5 | 0,625 | 0,083 | 11.222 | 34.176 | 14.643 | 13.050 |
| Inconel 625 | N06625 | 3/4 | 0,750 | 0,049 | 5,518 | 16,806 | 7.200 | 6.525 |
| Inconel 625 | N06625 | 3/4 | 0,750 | 0,065 | 7.320 | 22.293 | 9,552 | 8.700 |
| Inconel 625 | N06625 | 3/4 | 0,750 | 0,083 | 9,348 | 28,469 | 12.197 | 10,875 |
* Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu
* Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu
* Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh
Quy trình và đóng gói ống
Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)
Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

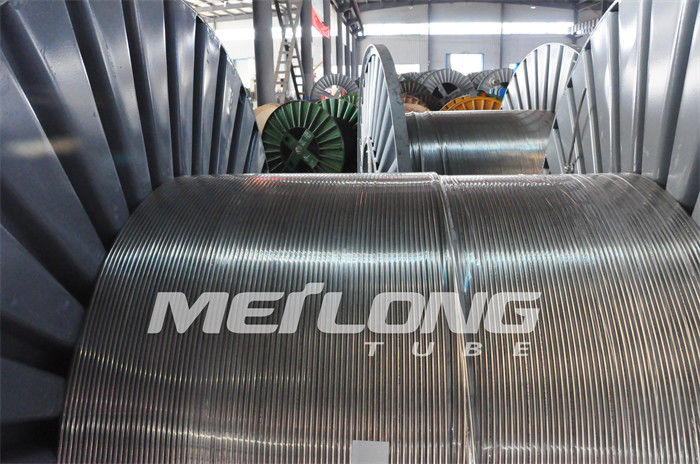

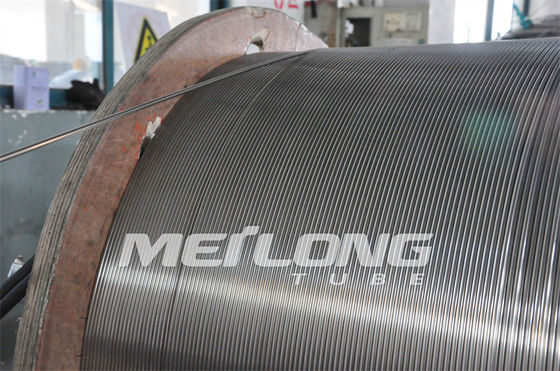

Đóng gói- Ống dây thủy lực được cuộn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.

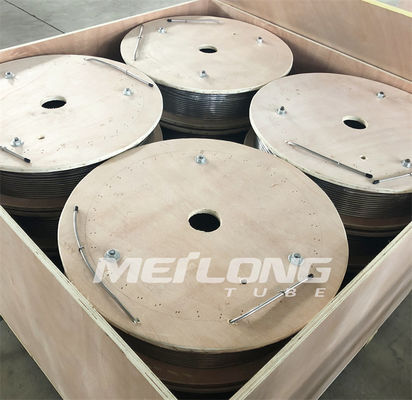

Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
