Thông tin chi tiết sản phẩm:
|
| hợp kim: | Siêu song công 2507, UNS S32750 | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | ủ | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Phun hóa chất xuống lỗ trong giếng địa nhiệt |
| Tiêu chuẩn: | ASTM A789 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Tiêu chuẩn ứng dụng: | NACE MR0175 / ISO15156 | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Ống địa nhiệt OD 0,375in,Ống địa nhiệt 0 |
||
3/8 '' OD x 0,065 '' WT Dây chuyền phun ống cuộn dây địa nhiệt
Meilong Tube đặc biệt sản xuất ống cuộn liền mạch và vẽ lại, hàn và vẽ lại được làm từ thép không gỉ austenit, song công, siêu song công và hợp kim niken chống ăn mòn.Ống được sử dụng làm dây chuyền điều khiển thủy lực và dây chuyền phun hóa chất đặc biệt phục vụ ngành dầu khí, địa nhiệt.
Ứng dụng của dây chuyền tiêm
Bơm nước nóng là một kỹ thuật thu hồi nhiệt trong đó nước nóng được bơm vào bể chứa để tăng sản lượng dầu thô nặng đến trung bình.Nhiệt từ nước nóng làm giảm độ nhớt và mật độ của dầu thô, cho phép dầu chảy dễ dàng hơn vào giếng sản xuất.Quá trình này, còn được gọi là phun nước nóng, làm tăng hệ số thu hồi dầu và duy trì tốc độ sản xuất giếng trong thời gian dài hơn.
Sự trỗi dậy của sự phát triển toàn cầu trong thế kỷ qua đã chứng kiến sự gia tăng nhanh chóng về nhu cầu dầu mỏ.Dầu nặng đã thu hút cả thế giới nhờ trữ lượng dồi dào và sự phát triển ngày càng tăng trong những thập kỷ qua.Các kỹ thuật khác nhau như sản xuất lạnh và nhiệt đã được áp dụng để thu hồi dầu nặng.Các phương pháp sản xuất lạnh bao gồm ngập hóa chất (ngập polyme, ngập chất hoạt động bề mặt, ngập khí, v.v.), cạn kiệt tự nhiên và ngập nước.Sản xuất nhiệt bao gồm bơm chất lỏng nhiệt vào bể chứa, chẳng hạn như kích thích hơi nước theo chu kỳ, làm ngập hơi nước và thoát nước trọng lực được hỗ trợ bằng hơi nước hoặc tạo ra nhiệt trong bể chứa.Công nghệ và phương pháp tương tự được sử dụng để bơm nước nóng vào giếng địa nhiệt để thực hiện trao đổi vật chất.
| Kích thước hoàng gia | Kích thước số liệu | ||
|
đường kính ngoài inch |
WT inch |
đường kính ngoài mm |
WT mm |
| 1/8 (0,125) | 0,028 | 3.18 | 0,71 |
| 0,035 | 3.18 | 0,89 | |
| 3/16 (0,188) | 0,028 | 4,76 | 0,71 |
| 0,035 | 4,76 | 0,89 | |
| 0,049 | 4,76 | 1,24 | |
| 1/4 (0,250) | 0,035 | 6:35 | 0,89 |
| 0,049 | 6:35 | 1,24 | |
| 0,065 | 6:35 | 1,65 | |
| 0,083 | 6:35 | 2.11 | |
| 3/8 (0,375) | 0,035 | 9,53 | 0,89 |
| 0,049 | 9,53 | 1,24 | |
| 0,065 | 9,53 | 1,65 | |
| 0,083 | 9,53 | 2.11 | |
| 1/2 (0,500) | 0,035 | 12.7 | 0,89 |
| 0,049 | 12.7 | 1,24 | |
| 0,065 | 12.7 | 1,65 | |
| 0,083 | 12.7 | 2.11 | |
Kích thước điển hình của dây chuyền phun hóa chất
Đường kính ngoài của dây điều khiển chủ yếu là 3/8'' (9,53mm), 1/2'' (12,7mm0).
Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm), 0,083 '' (2,11mm)
Ống dây điều khiển có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.
Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.
Tầm quan trọng của dây chuyền phun hóa chất
Mỗi cuộn ống có chiều dài hoàn toàn liên tục không có mối hàn quỹ đạo.
Mỗi cuộn ống được kiểm tra thủy tĩnh ở mức tối thiểu 11.600 psi.
Việc kiểm tra có thể được chứng kiến tại chỗ bởi các thanh tra viên bên thứ ba (SGS, BV, DNV).
Các thử nghiệm khác là kiểm tra dòng điện xoáy, hóa chất, độ phẳng, độ loe, độ bền kéo, năng suất, độ giãn dài, độ cứng đối với chất lượng vật liệu.
Vai trò của dây chuyền phun hóa chất
Trong ngành dầu khí chúng ta bơm hóa chất theo thứ tự
để bảo vệ cơ sở hạ tầng
để tối ưu hóa các quy trình
để đảm bảo dòng chảy
và để nâng cao năng suất
Hợp kim cho dây chuyền phun
| Austenit: | 316L | ASTM A-269 |
| Song công: |
S31804/S32205 S32750 |
ASTM A-789 ASTM A-789 |
| Hợp kim niken: |
N08825 N06625 |
ASTM B-704;ASTM B-423 ASTM B-704;ASTM B-444 |
Tính năng ống tiêm
Đóng dung sai kích thước
Tính chất cơ học được tăng cường đáng kể
Bề mặt hoàn thiện vượt trội
Độ sạch cao của bề mặt bên trong
Kiểm soát độ bầu dục, độ lệch tâm
Super Duplex 2507 cho dây chuyền phun hóa chất
| Carbon | mangan | phốt pho | lưu huỳnh | Silicon | Niken | crom | molypden | Nitơ | Đồng |
| % | % | % | % | % | % | % | % | % | % |
| tối đa | tối đa | tối đa | tối đa | tối đa | tối đa | ||||
| 0,03 | 1,20 | 0,035 | 0,020 | 0,80 | 6,0-8,0 | 24,0-26,0 | 3.0-5.0 | 0,24-0,32 | 0,5 |
Tương đương định mức
| Cấp | UNS Không | Tiêu chuẩn Euro | |
| KHÔNG | Tên | ||
| hợp kim | ASTM/ASME | EN10216-5 | EN10216-5 |
| 2507 | S32750 | 1.4410 | X2CrNiMoN25-7-4 |
Duplex 2507 là thép không gỉ siêu song công được thiết kế cho các ứng dụng đòi hỏi độ bền và khả năng chống ăn mòn đặc biệt.Hợp kim 2507 có 25% crom, 4% molypden và 7% niken.Hàm lượng molypden, crom và nitơ cao này mang lại khả năng chống ăn mòn rỗ và kẽ hở clorua tuyệt vời và cấu trúc song công mang lại cho 2507 khả năng chống nứt do ăn mòn ứng suất clorua đặc biệt.
Việc sử dụng Duplex 2507 nên được giới hạn ở các ứng dụng có nhiệt độ dưới 600° F (316° C).Tiếp xúc với nhiệt độ cao kéo dài có thể làm giảm cả độ bền và khả năng chống ăn mòn của hợp kim 2507.
Duplex 2507 sở hữu những đặc tính cơ học tuyệt vời.Thông thường, máy đo ánh sáng bằng vật liệu 2507 có thể được sử dụng để đạt được độ bền thiết kế tương tự của hợp kim niken dày hơn.Việc tiết kiệm trọng lượng có thể làm giảm đáng kể chi phí chế tạo tổng thể.
Khả năng chống ăn mòn của dây chuyền phun Super Duplex 2507
2507 Duplex có khả năng chống ăn mòn đồng đều cao bởi các tấm ac hữu cơ Super Duplex 2507 như axit formic và acetic.Nó cũng có khả năng kháng axit vô cơ cao, đặc biệt nếu chúng có chứa clorua.Hợp kim 2507 có khả năng chống ăn mòn giữa các hạt liên quan đến cacbua cao.Do phần ferritic của cấu trúc song công của hợp kim, nó có khả năng chống ăn mòn ứng suất cao trong môi trường chứa clorua ấm.Thông qua việc bổ sung crom, molypden và ăn mòn cục bộ bằng nitơ như rỗ và kẽ hở được cải thiện.Hợp kim 2507 có khả năng chống rỗ cục bộ tuyệt vời.
Đặc điểm của dây chuyền phun Super Duplex 2507
Khả năng chống ăn mòn ứng suất clorua cao
Cường độ cao
Khả năng chống rỗ clorua và ăn mòn kẽ hở vượt trội
Khả năng chống ăn mòn chung tốt
Đề xuất cho các ứng dụng lên tới 600° F
Tốc độ giãn nở nhiệt thấp
Sự kết hợp các tính chất được đưa ra bởi cấu trúc austenit và ferritic
Khả năng hàn và khả năng làm việc tốt
Trọng lượng ống tiêm trên mỗi mét (kg)
Siêu song công 2507 (UNS S32750)
| đường kính ngoài | WT | |||||
| phân số | Số thập phân | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0438 | 0,0507 | - | - | - |
| 1/4 | 0,250 | 0,1002 | 0,1213 | 0,1587 | 0,197 | 0,2232 |
| 8/3 | 0,375 | 0,1565 | 0,1917 | 0,2572 | 0,3246 | 0,3904 |
| 1/2 | 0,500 | 0,2129 | 0,2621 | 0,3559 | 0,4554 | 0,5575 |
| 8/5 | 0,625 | 0,2693 | 0,3327 | 0,4547 | 0,5864 | 0,7246 |
| 3/4 | 0,750 | 0,3256 | 0,4031 | 0,5532 | 0,7172 | 0,8916 |
Quy trình và đóng gói ống
Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)
Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

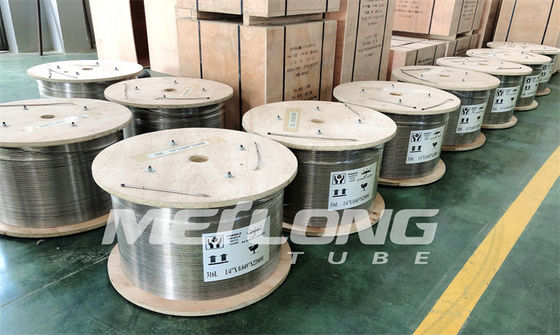

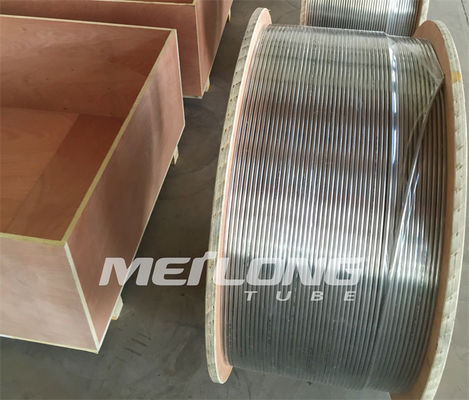

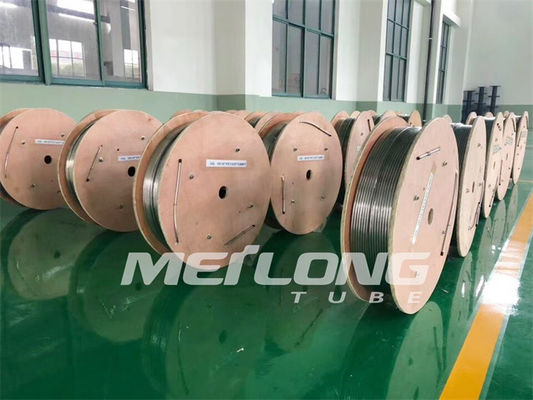

Đóng gói- Ống được quấn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.
Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
