Thông tin chi tiết sản phẩm:
|
| hợp kim: | Incoloy 825, UNS N08825 | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | ủ | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Điều khiển thủy lực lỗ xuống trong giếng dầu khí |
| Tiêu chuẩn: | ASTM B704 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Tiêu chuẩn ứng dụng: | NACE MR0175 / ISO15156 | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Ống hợp kim niken ASTM B704,Ống hợp kim niken Incoloy 825,Dây chuyền phun hóa chất có độ bền kéo cao ISO 9001 |
||
Dây chuyền phun hóa chất có độ bền kéo cao ASTM B704 Incoloy 825 Ống hợp kim niken
Các đường phun được hàn và vẽ lại là cấu trúc được ưu tiên cho các đường phun được sử dụng trong các ứng dụng dầu khí trong hố khoan.Dây chuyền điều khiển hàn của chúng tôi được sử dụng trong SCSSV, Phun hóa chất, Hoàn thiện giếng nâng cao và Ứng dụng máy đo.Chúng tôi cung cấp nhiều dòng điều khiển.(Hàn TIG hoặc Hàn Laser, rút phích cắm nổi và các đường dây có cải tiến) Các quy trình khác nhau cung cấp cho chúng tôi khả năng tùy chỉnh giải pháp để đáp ứng nhu cầu hoàn thiện giếng của bạn.
Kích thước điển hình của đường tiêm
Đường kính ngoài của dây điều khiển chủ yếu là 3/8 '' (9,53mm).
Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm)
Ống dây điều khiển có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.
Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.
Sản xuất chính xác
Meilong Tube hoạt động từ một khu phức hợp các tòa nhà có tổng diện tích 20.000 mét vuông.

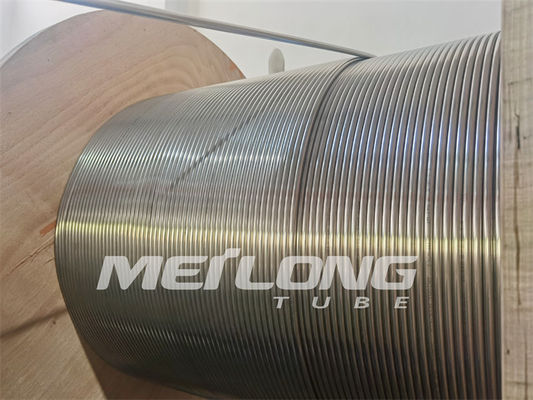

Mỗi cuộn ống có chiều dài hoàn toàn liên tục không có mối hàn quỹ đạo.
Mỗi cuộn ống được kiểm tra thủy tĩnh với áp suất mục tiêu.
Việc kiểm tra có thể được chứng kiến tại chỗ bởi các thanh tra viên bên thứ ba (SGS, BV, DNV).
Khả năng kiểm soát chất lượng
|
Hóa chất Ăn mòn chiều Dòng điện xoáy Độ giãn dài |
Bùng phát Làm phẳng Kích thước hạt độ cứng thủy tĩnh |
Luyện kim Nhận dạng vật liệu tích cực (PMI) Độ nhám bề mặt độ bền kéo năng suất |
Tính năng ống
Đóng dung sai kích thước
Tính chất cơ học được tăng cường đáng kể
Bề mặt hoàn thiện vượt trội
Độ sạch cao của bề mặt bên trong
Kiểm soát độ bầu dục, độ lệch tâm
dung sai kích thước
|
ASTM B704 / ASME SB704, Incoloy 825, UNS N08825 ASTM B751 / ASME SB751 |
||
| kích thước OD | Dung sai OD | Dung sai WT |
|
1/8'' OD <5/8 '' (3,18 OD <15,88 mm) 5/8<OD<1'' (15,88<OD<25,4mm) |
±0,004'' (±0,10 mm) ±0,0075'' (±0,19 mm) |
±12,5% ±12,5% |
Tiêu chuẩn Meilong
| kích thước OD | Dung sai OD | Dung sai WT |
|
1/8'' OD <5/8 '' (3,18 OD <15,88 mm) 5/8<OD<1'' (15,88<OD<25,4mm) |
±0,004'' (±0,10 mm) ±0,004'' (±0,10 mm) |
±10% ±8% |
Xử lý nhiệt
Ống được xử lý nhiệt để đạt được các đặc tính cơ học và khả năng chống ăn mòn quy định trong lò nung ngoài nhà máy với bầu không khí khử.
Mô tả ứng dụng cho SSSV
Van an toàn là van đóng vai trò bảo vệ thiết bị của bạn.Van an toàn có thể ngăn ngừa hư hỏng cho bình chịu áp lực của bạn và thậm chí ngăn ngừa vụ nổ tại cơ sở của bạn khi lắp đặt trong bình chịu áp lực.
Van an toàn là loại van tự động kích hoạt khi áp suất phía đầu vào của van tăng đến mức áp suất định trước, để mở đĩa van và xả chất lỏng ra ngoài.Hệ thống van an toàn được thiết kế an toàn để có thể cách ly giếng trong trường hợp có bất kỳ lỗi hệ thống nào hoặc hư hỏng các cơ sở kiểm soát sản xuất trên bề mặt.
Trong hầu hết các trường hợp, bắt buộc phải có biện pháp đóng tất cả các giếng có khả năng chảy tự nhiên lên bề mặt.Việc lắp đặt van an toàn dưới bề mặt (SSSV) sẽ mang lại khả năng đóng khẩn cấp này.Hệ thống an toàn có thể được vận hành theo nguyên tắc an toàn từ bảng điều khiển nằm trên bề mặt.
SCSSV được điều khiển bằng dây điều khiển bằng thép không gỉ ¼” được gắn bên ngoài dây ống giếng và được lắp đặt khi lắp đặt ống sản xuất.Tùy thuộc vào áp suất đầu giếng, có thể cần phải duy trì ở mức 10.000 psi trên đường điều khiển để giữ cho van mở.
Ứng dụng khác
Ống hợp kim cuộn mao dẫn để phun hóa chất
Ống hợp kim cuộn dây điều khiển thủy lực trần và đóng gói cho van an toàn dưới biển
Dây vận tốc, dây công và dây rốn ống thép
Ống hợp kim cuộn địa nhiệt
Hợp kim cho dây chuyền phun
| Ống hợp kim |
thủy lực Điều khiển |
Hóa chất Mũi tiêm |
Rỗ clorua / Chống ăn mòn kẽ hở |
H2S / CO2 Sức chống cự |
Khả năng chống ăn mòn ứng suất clorua (SCC) | Đặc điểm kỹ thuật UNS / ASTM |
|
Thép không gỉ 316L – 170 MPa tối thiểu.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | S31603 / A269 | |||
|
Song công 2205 – 485 MPa phút.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | S32205/A789 |
|
Song công 2507 – 550 MPa tối thiểu.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | S32750/A789 |
|
Incoloy 825 – 240 MPa phút.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | N08825/B704 |
|
Inconel 625 – 414 MPa phút.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | N06625/B704 |
Thành phần hóa học của ống mao dẫn dây chuyền tiêm Incoloy 825
| Niken | crom | Sắt | molypden | Carbon | mangan | Silicon | lưu huỳnh | Nhôm | Titan | Đồng |
| % | % | % | % | % | % | % | % | % | % | % |
| phút. | tối đa. | tối đa. | tối đa. | tối đa. | tối đa. | |||||
| 38,0-46,0 | 19,5-23,5 | 22.0 | 2,5-3,5 | 0,05 | 1.0 | 0,5 | 0,03 | 0,2 | 0,6-1,2 | 1,5-3,0 |
Hợp kim Incoloy 825 là hợp kim niken-sắt-crom có bổ sung molypden và đồng.
Trọng lượng ống tiêm Incoloy 825 trên mỗi mét (kg)
Incoloy 825 (UNS N08825)
| đường kính ngoài | WT | |||||
| phân số | Số thập phân | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0446 | 0,0517 | - | - | - |
| 1/4 | 0,250 | 0,1022 | 0,1237 | 0,1916 | 0,1977 | 0,2277 |
| 8/3 | 0,375 | 0,1596 | 0,1955 | 0,2624 | 0,3311 | 0,3983 |
| 1/2 | 0,500 | 0,2172 | 0,2674 | 0,3631 | 0,4646 | 0,5688 |
| 8/5 | 0,625 | 0,2748 | 0,3394 | 0,4638 | 0,5982 | 0,7392 |
| 3/4 | 0,750 | 0,3322 | 0,4112 | 0,5644 | 0,7317 | 0,9096 |
Đặc tính của dây chuyền tiêm ống mao dẫn Incoloy 825
Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ
Chiều dài liên tục không có mối hàn khớp quỹ đạo
| hợp kim | UNS | đường kính ngoài | WT | Áp lực công việc | Áp lực nổ | Áp lực sụp đổ | Kiểm tra áp suất | |
| inch | inch | inch | tâm thần | tâm thần | tâm thần | tâm thần | ||
| Incoloy 825 | N08825 | 1/8 | 0,125 | 0,028 | 12.389 | 45.914 | 11.266 | 14.500 |
| Incoloy 825 | N08825 | 1/8 | 0,125 | 0,035 | 15.486 | 57.392 | 14.083 | 17.400 |
| Incoloy 825 | N08825 | 1/4 | 0,250 | 0,035 | 7.281 | 26.992 | 8,427 | 8.700 |
| Incoloy 825 | N08825 | 1/4 | 0,250 | 0,049 | 10,518 | 38.957 | 10,979 | 11.600 |
| Incoloy 825 | N08825 | 1/4 | 0,250 | 0,065 | 14.335 | 53.127 | 13.445 | 16.675 |
| Incoloy 825 | N08825 | 8/3 | 0,375 | 0,035 | 4,683 | 17.347 | 5,918 | 5.075 |
| Incoloy 825 | N08825 | 8/3 | 0,375 | 0,049 | 6.720 | 24,903 | 7,919 | 7.250 |
| Incoloy 825 | N08825 | 8/3 | 0,375 | 0,065 | 9,214 | 34.142 | 10.022 | 10.150 |
| Incoloy 825 | N08825 | 8/3 | 0,375 | 0,083 | 12.018 | 44.526 | 12.174 | 13,775 |
| Incoloy 825 | N08825 | 1/2 | 0,500 | 0,049 | 4.912 | 18.173 | 6.164 | 5.800 |
| Incoloy 825 | N08825 | 1/2 | 0,500 | 0,065 | 6,701 | 24,831 | 7,905 | 7.250 |
| Incoloy 825 | N08825 | 1/2 | 0,500 | 0,083 | 8.740 | 32.382 | 9,736 | 10.150 |
| Incoloy 825 | N08825 | 8/5 | 0,625 | 0,049 | 3.930 | 14.538 | 4.931 | 4.350 |
| Incoloy 825 | N08825 | 8/5 | 0,625 | 0,065 | 5,361 | 19.865 | 6.324 | 5.800 |
| Incoloy 825 | N08825 | 8/5 | 0,625 | 0,083 | 6,846 | 25.367 | 8.076 | 7.975 |
| Incoloy 825 | N08825 | 3/4 | 0,750 | 0,049 | 3.273 | 12.110 | 4.108 | 3.625 |
| Incoloy 825 | N08825 | 3/4 | 0,750 | 0,065 | 4,466 | 16.547 | 5.268 | 5.075 |
| Incoloy 825 | N08825 | 3/4 | 0,750 | 0,083 | 5,703 | 21.131 | 6,727 | 6.525 |
* Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu
* Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu
* Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh
Quy trình và đóng gói ống
Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)
Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

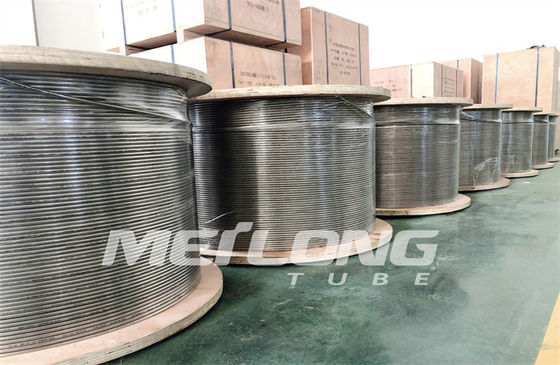

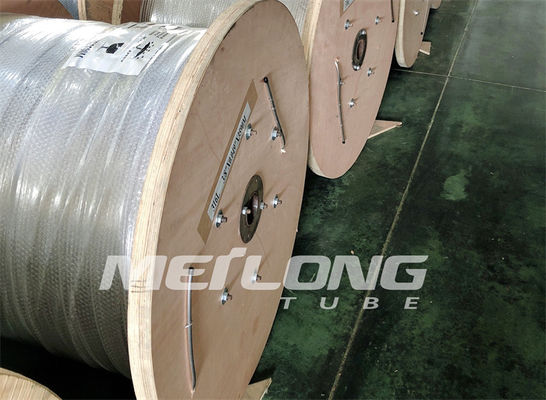

Đóng gói- Ống được quấn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.
Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
