Thông tin chi tiết sản phẩm:
|
| hợp kim: | Siêu song công 2507, UNS S32750 | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | ủ | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Điều khiển thủy lực lỗ xuống trong giếng dầu khí |
| Tiêu chuẩn: | ASTM A789 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Tiêu chuẩn ứng dụng: | NACE MR0175 / ISO15156 | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Ống mao dẫn thành mỏng Duplex 2507,ống mao dẫn thành mỏng SS316L,cuộn ống thép không gỉ ASTM 3 4 |
||
Tăng cường độ bền kéo Ống cuộn Dây điều khiển thủy lực Ống mao dẫn
Meilong Tube cung cấp nhiều loại sản phẩm cho ngành dầu khí và đây là một trong những thị trường quan trọng nhất của chúng tôi.Bạn sẽ thấy các ống hiệu suất cao của chúng tôi được sử dụng thành công trong một số điều kiện khắc nghiệt nhất dưới biển và dưới đáy biển nhờ thành tích đã được chứng minh của chúng tôi trong việc đáp ứng các yêu cầu chất lượng nghiêm ngặt của ngành công nghiệp dầu, khí đốt và năng lượng địa nhiệt.
Cải tiến công nghệ đã mở rộng phạm vi các cách thức có thể khai thác các mỏ dầu khí và ngày càng có nhiều dự án yêu cầu sử dụng các đường dây điều khiển bằng thép không gỉ dài, liên tục.Chúng được sử dụng trong nhiều ứng dụng khác nhau bao gồm điều khiển thủy lực, thiết bị đo đạc, phun hóa chất, dây rốn và điều khiển dòng chảy.Meilong Tube cung cấp sản phẩm cho tất cả các ứng dụng này và hơn thế nữa, giảm chi phí vận hành và cải thiện phương pháp phục hồi cho khách hàng của chúng tôi.
Nhờ những tiến bộ trong công nghệ dây chuyền điều khiển dạng ống, giờ đây việc kết nối các van hạ lưu và hệ thống phun hóa chất với các giếng từ xa và vệ tinh giờ đây rẻ hơn và dễ dàng hơn cho cả bệ trung tâm cố định và nổi.Chúng tôi cung cấp ống cuộn cho dây chuyền điều khiển bằng thép không gỉ và hợp kim niken.
Kích thước điển hình của ống cuộn
Đường kính ngoài của dây điều khiển ống cuộn chủ yếu là 1/4 '' (6,35mm).
Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm)
Ống dây điều khiển có sẵn với chiều dài liên tục mà không cần mối hàn đối đầu theo quỹ đạo.
Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.
Ưu điểm và lợi ích của ống cuộn
- Các đường dây điều khiển được cung cấp với chiều dài không có mối hàn quỹ đạo lên tới 40.000 ft (12.192 m) để tối đa hóa độ tin cậy.
- Có sẵn nhiều loại gói phẳng đơn, kép hoặc ba.Các gói phẳng có thể được kết hợp với cáp điện hạ cấp và/hoặc dây đệm để vận hành và xử lý dễ dàng hơn trong quá trình triển khai.
- Phương pháp sản xuất hàn và rút phích cắm đảm bảo ống tròn, nhẵn để cho phép bịt kín kim loại lâu dài ở các đầu cuối.
- Vật liệu đóng gói được lựa chọn phù hợp với điều kiện tốt, đảm bảo tuổi thọ và độ tin cậy.
Ứng dụng cho dây chuyền điều khiển ống cuộn
Ống lỗ xuống
Rốn dưới biển
Quy trình xây dựng
Hệ thống điều khiển chung
Đường cung cấp hơi nước
Đường vận chuyển khí
Thiết bị đo đạc
Hợp kim cho dây chuyền điều khiển ống cuộn
| Ống hợp kim |
thủy lực Điều khiển |
Hóa chất Mũi tiêm |
Rỗ clorua / Chống ăn mòn kẽ hở |
H2S / CO2 Sức chống cự |
Khả năng chống ăn mòn ứng suất clorua (SCC) | Đặc điểm kỹ thuật UNS / ASTM |
|
Thép không gỉ 316L – 170 MPa tối thiểu.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | S31603 / A269 | |||
|
Song công 2205 – 485 MPa phút.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | S32205/A789 |
|
Song công 2507 – 550 MPa tối thiểu.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | S32750/A789 |
|
Incoloy 825 – 240 MPa phút.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | N08825/B704 |
|
Inconel 625 – 414 MPa phút.sức mạnh năng suất Ống áp lực hàn đường may |
• | • | • | • | • | N06625/B704 |
Tính năng dây điều khiển ống cuộn
Đóng dung sai kích thước
Tính chất cơ học được tăng cường đáng kể
Bề mặt hoàn thiện vượt trội
Độ sạch cao của bề mặt bên trong
Kiểm soát độ bầu dục, độ lệch tâm
Kiểm soát chất lượng
|
• Hóa chất • Ăn mòn • Chiều • Dòng điện xoáy • Thủy tĩnh |
• Độ giãn dài • Độ cứng • Bùng phát • Làm phẳng • Kích thước hạt |
• Luyện kim • Nhận dạng vật liệu tích cực (PMI) • Độ nhám bề mặt • Độ bền kéo • Năng suất |
Super Duplex 2507 cho dây điều khiển thủy lực dạng ống cuộn
| Carbon | mangan | phốt pho | lưu huỳnh | Silicon | Niken | crom | molypden | Nitơ | Đồng |
| % | % | % | % | % | % | % | % | % | % |
| tối đa. | tối đa. | tối đa. | tối đa. | tối đa. | tối đa. | ||||
| 0,03 | 1,20 | 0,035 | 0,020 | 0,80 | 6,0-8,0 | 24,0-26,0 | 3.0-5.0 | 0,24-0,32 | 0,5 |
Duplex 2507 là thép không gỉ siêu song công được thiết kế cho các ứng dụng đòi hỏi độ bền và khả năng chống ăn mòn đặc biệt.Hợp kim 2507 có 25% crom, 4% molypden và 7% niken.Hàm lượng molypden, crom và nitơ cao này mang lại khả năng chống ăn mòn rỗ và kẽ hở clorua tuyệt vời và cấu trúc song công mang lại cho 2507 khả năng chống nứt do ăn mòn ứng suất clorua đặc biệt.
Việc sử dụng Duplex 2507 nên được giới hạn ở các ứng dụng có nhiệt độ dưới 600° F (316° C).Tiếp xúc với nhiệt độ cao kéo dài có thể làm giảm cả độ bền và khả năng chống ăn mòn của hợp kim 2507.
Duplex 2507 sở hữu những đặc tính cơ học tuyệt vời.Thông thường, máy đo ánh sáng bằng vật liệu 2507 có thể được sử dụng để đạt được độ bền thiết kế tương tự của hợp kim niken dày hơn.Việc tiết kiệm trọng lượng có thể làm giảm đáng kể chi phí chế tạo tổng thể.
Chống ăn mòn
2507 Duplex có khả năng chống ăn mòn đồng đều cao bởi các tấm ac hữu cơ Super Duplex 2507 như axit formic và acetic.Nó cũng có khả năng kháng axit vô cơ cao, đặc biệt nếu chúng có chứa clorua.Hợp kim 2507 có khả năng chống ăn mòn giữa các hạt liên quan đến cacbua cao.Do phần ferritic của cấu trúc song công của hợp kim, nó có khả năng chống ăn mòn ứng suất cao trong môi trường chứa clorua ấm.Thông qua việc bổ sung crom, molypden và ăn mòn cục bộ bằng nitơ như rỗ và kẽ hở được cải thiện.Hợp kim 2507 có khả năng chống rỗ cục bộ tuyệt vời.
Trọng lượng ống hợp kim trên mỗi mét (kg)
Siêu song công 2507 (UNS S32750)
| đường kính ngoài | WT | |||||
| phân số | Số thập phân | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0438 | 0,0507 | - | - | - |
| 1/4 | 0,250 | 0,1002 | 0,1213 | 0,1587 | 0,197 | 0,2232 |
| 8/3 | 0,375 | 0,1565 | 0,1917 | 0,2572 | 0,3246 | 0,3904 |
| 1/2 | 0,500 | 0,2129 | 0,2621 | 0,3559 | 0,4554 | 0,5575 |
| 8/5 | 0,625 | 0,2693 | 0,3327 | 0,4547 | 0,5864 | 0,7246 |
| 3/4 | 0,750 | 0,3256 | 0,4031 | 0,5532 | 0,7172 | 0,8916 |
Thuộc tính ống cuộn dây điều khiển
Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ
Chiều dài liên tục không có mối hàn khớp quỹ đạo
| hợp kim | UNS | đường kính ngoài | WT | Áp lực công việc | Áp lực nổ | Áp lực sụp đổ | Kiểm tra áp suất | |
| inch | inch | inch | tâm thần | tâm thần | tâm thần | tâm thần | ||
| Siêu Duplex 2507 | S32750 | 1/8 | 0,125 | 0,028 | 19.177 | 47.169 | 19.177 | 21.025 |
| Siêu Duplex 2507 | S32750 | 1/8 | 0,125 | 0,035 | 23.971 | 58.961 | 23.971 | 26.100 |
| Siêu Duplex 2507 | S32750 | 1/4 | 0,250 | 0,035 | 11.986 | 29,481 | 11.986 | 13.050 |
| Siêu Duplex 2507 | S32750 | 1/4 | 0,250 | 0,049 | 16.816 | 35.949 | 15.817 | 18.850 |
| Siêu Duplex 2507 | S32750 | 1/4 | 0,250 | 0,065 | 22.300 | 45.448 | 19.522 | 24.650 |
| Siêu Duplex 2507 | S32750 | 8/3 | 0,375 | 0,035 | 8,009 | 25.138 | 8,372 | 8.700 |
| Siêu Duplex 2507 | S32750 | 8/3 | 0,375 | 0,049 | 11.205 | 28.536 | 11.296 | 12,325 |
| Siêu Duplex 2507 | S32750 | 8/3 | 0,375 | 0,065 | 14.873 | 33.141 | 14.346 | 16.675 |
| Siêu Duplex 2507 | S32750 | 8/3 | 0,375 | 0,083 | 18.977 | 39.426 | 17.379 | 21.025 |
| Siêu Duplex 2507 | S32750 | 1/2 | 0,500 | 0,049 | 8,408 | 25.532 | 8,753 | 9,425 |
| Siêu Duplex 2507 | S32750 | 1/2 | 0,500 | 0,065 | 11.150 | 28.470 | 11.259 | 12,325 |
| Siêu Duplex 2507 | S32750 | 1/2 | 0,500 | 0,083 | 14.237 | 32.275 | 13.838 | 15.950 |
| Siêu Duplex 2507 | S32750 | 8/5 | 0,625 | 0,049 | 6,719 | 23.918 | 7.137 | 7.250 |
| Siêu Duplex 2507 | S32750 | 8/5 | 0,625 | 0,065 | 8,898 | 26.056 | 9,243 | 10.150 |
| Siêu Duplex 2507 | S32750 | 8/5 | 0,625 | 0,083 | 11.386 | 35.306 | 11.459 | 12,325 |
| Siêu Duplex 2507 | S32750 | 3/4 | 0,750 | 0,049 | 5,593 | 22.921 | 6.029 | 5.800 |
| Siêu Duplex 2507 | S32750 | 3/4 | 0,750 | 0,065 | 7,427 | 24.587 | 7,827 | 7.975 |
| Siêu Duplex 2507 | S32750 | 3/4 | 0,750 | 0,083 | 9.480 | 26.647 | 9.770 | 10.150 |
* Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu
* Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu
* Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh
Quy trình và đóng gói ống
Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)
Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

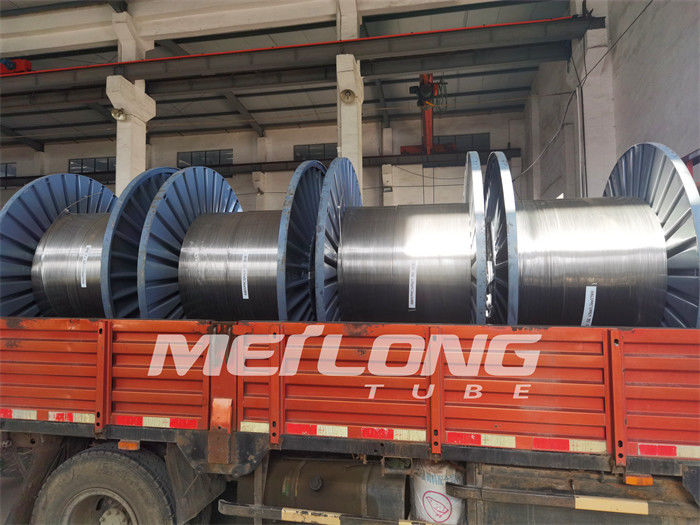

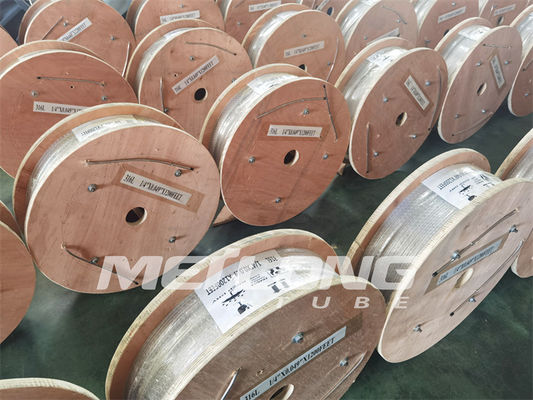

Đóng gói- Ống được quấn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.
Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
