Thông tin chi tiết sản phẩm:
|
| hợp kim: | Austenit không gỉ 316L, UNS S31603 | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | ủ | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Phun hóa chất xuống lỗ trong giếng dầu khí |
| Tiêu chuẩn: | ASTM A269 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Tiêu chuẩn ứng dụng: | NACE MR0175 / ISO15156 | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Dây chuyền điều khiển thủy lực ISO15156,Dây chuyền điều khiển thủy lực 3/8 '',dây chuyền phun hóa chất 0 |
||
3/8 '' OD x 0,065 '' WT Ống kéo nguội ở dạng cuộn Dây điều khiển thủy lực cho giếng dầu khí
Meilong Tube cung cấp toàn bộ các sản phẩm dây chuyền điều khiển thủy lực cho ngành dầu khí và đây là một trong những thị trường quan trọng nhất của chúng tôi.Bạn sẽ thấy các ống dẫn thủy lực hiệu suất cao của chúng tôi được sử dụng thành công trong một số điều kiện khắc nghiệt nhất dưới đáy biển và dưới đáy biển nhờ thành tích đã được chứng minh của chúng tôi trong việc đáp ứng các yêu cầu chất lượng nghiêm ngặt của ngành công nghiệp dầu, khí đốt và năng lượng địa nhiệt.
Cải tiến công nghệ đã mở rộng phạm vi các cách thức có thể khai thác các mỏ dầu khí và ngày càng có nhiều dự án yêu cầu sử dụng các đường dây điều khiển bằng thép không gỉ dài, liên tục.Chúng được sử dụng trong nhiều ứng dụng khác nhau bao gồm điều khiển thủy lực, thiết bị đo đạc, phun hóa chất, dây rốn và điều khiển dòng chảy.Meilong Tube cung cấp sản phẩm cho tất cả các ứng dụng này và hơn thế nữa, giảm chi phí vận hành và cải thiện phương pháp phục hồi cho khách hàng của chúng tôi.
Nhờ những tiến bộ trong công nghệ dây chuyền điều khiển dạng ống, giờ đây việc kết nối các van hạ lưu và hệ thống phun hóa chất với các giếng từ xa và vệ tinh giờ đây rẻ hơn và dễ dàng hơn cho cả bệ trung tâm cố định và nổi.Chúng tôi cung cấp ống cuộn cho dây chuyền điều khiển bằng thép không gỉ và hợp kim niken.
Năng lực kiểm tra chất lượng dây chuyền điều khiển thủy lực
Chúng tôi giám sát chất lượng sản phẩm thông qua quy trình kiểm tra và thử nghiệm nghiêm ngặt được thực hiện bởi đội ngũ chuyên gia có trình độ cao.Quá trình đào tạo và kinh nghiệm sâu rộng của các thành viên Meilong Tube bao gồm:
|
Hóa chất Ăn mòn chiều Dòng điện xoáy Độ giãn dài |
Bùng phát Làm phẳng Kích thước hạt độ cứng thủy tĩnh |
Luyện kim Nhận dạng vật liệu tích cực (PMI) Độ nhám bề mặt độ bền kéo năng suất |
Các tính năng của ống điều khiển thủy lực
Đóng dung sai kích thước
Tính chất cơ học được tăng cường đáng kể
Bề mặt hoàn thiện vượt trội
Độ sạch cao của bề mặt bên trong
Kiểm soát độ bầu dục, độ lệch tâm
Kích thước ống điều khiển thủy lực điển hình
Đường kính ngoài của dây điều khiển chủ yếu là 1/4 '' (6,35mm).
Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm)
Ống dây điều khiển có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.
Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.
| Kích thước hoàng gia | Kích thước số liệu | ||
|
đường kính ngoài inch |
WT inch |
đường kính ngoài mm |
WT mm |
| 1/8 (0,125) | 0,028 | 3.18 | 0,71 |
| 0,035 | 3.18 | 0,89 | |
| 3/16 (0,188) | 0,028 | 4,76 | 0,71 |
| 0,035 | 4,76 | 0,89 | |
| 0,049 | 4,76 | 1,24 | |
| 1/4 (0,250) | 0,035 | 6:35 | 0,89 |
| 0,049 | 6:35 | 1,24 | |
| 0,065 | 6:35 | 1,65 | |
| 0,083 | 6:35 | 2.11 | |
| 3/8 (0,375) | 0,035 | 9,53 | 0,89 |
| 0,049 | 9,53 | 1,24 | |
| 0,065 | 9,53 | 1,65 | |
| 0,083 | 9,53 | 2.11 | |
| 1/2 (0,500) | 0,035 | 12.7 | 0,89 |
| 0,049 | 12.7 | 1,24 | |
| 0,065 | 12.7 | 1,65 | |
| 0,083 | 12.7 | 2.11 | |
Thành phần hóa học của thép không gỉ 316L
| Carbon | mangan | phốt pho | lưu huỳnh | Silicon | Niken | crom | molypden |
| % | % | % | % | % | % | % | % |
| tối đa | tối đa | tối đa | tối đa | tối đa | |||
| 0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 10,0-15,0 | 16,0-18,0 | 2,00-3,00 |
Tiêu chuẩn tương đương
| Cấp | UNS Không | Tiêu chuẩn Euro | tiếng Nhật | |
| KHÔNG | Tên | JIS | ||
| hợp kim | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| 316L | S31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
Dung sai kích thước của dây điều khiển thủy lực 316L
| ASTM A269 / ASME SA269, 316L, UNS S31603 | ||
| kích thước OD | Dung sai OD | Dung sai WT |
|
1/2 '' (12,7 mm) 1/2''<OD≤1'' (12,7<OD≤25,4 mm) |
±0,005'' (±0,13 mm) ±0,005'' (±0,13 mm) |
±15% ±10% |
Tiêu chuẩn Meilong
| kích thước OD | Dung sai OD | Dung sai WT |
|
1/2 '' (12,7 mm) 1/2''<OD≤1'' (12,7<OD≤25,4 mm) |
±0,004'' (±0,10 mm) ±0,004'' (±0,10 mm) |
±10% ±8% |
Trọng lượng ống điều khiển trên mỗi mét (kg)
Thép không gỉ 316L (UNS S31603)
| đường kính ngoài | WT | |||||
| phân số | Số thập phân | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0442 | 0,0512 | - | - | - |
| 1/4 | 0,250 | 0,1012 | 0,1225 | 0,1603 | 0,1957 | 0,2255 |
| 8/3 | 0,375 | 0,1580 | 0,1936 | 0,2598 | 0,3278 | 0,3944 |
| 1/2 | 0,500 | 0,2150 | 0,2647 | 0,3595 | 0,4600 | 0,5631 |
| 8/5 | 0,625 | 0,2720 | 0,3360 | 0,4592 | 0,5923 | 0,7319 |
| 3/4 | 0,750 | 0,3289 | 0,4072 | 0,5588 | 0,7244 | 0,9006 |
Thuộc tính đường ống điều khiển
Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ
Chiều dài liên tục không có mối hàn khớp quỹ đạo
| hợp kim | UNS | đường kính ngoài | WT | Áp lực công việc | Áp lực nổ | Áp lực sụp đổ | Kiểm tra áp suất | |
| inch | inch | inch | tâm thần | tâm thần | tâm thần | tâm thần | ||
| Thép không gỉ 316L | S31603 | 1/8 | 0,125 | 0,028 | 9,931 | 40.922 | 9,525 | 11.600 |
| Thép không gỉ 316L | S31603 | 1/8 | 0,125 | 0,035 | 12.640 | 52.042 | 11.056 | 15.225 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,035 | 5,939 | 24.474 | 6,621 | 7.250 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,049 | 8,572 | 35.322 | 8,632 | 10.150 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,065 | 11.694 | 48.166 | 10,562 | 13,775 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,035 | 3,818 | 15.731 | 4.659 | 4.350 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,049 | 5,483 | 22.575 | 6.222 | 6.525 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,065 | 7,517 | 30,951 | 7,865 | 8.700 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,083 | 9,808 | 40.372 | 9,551 | 11.600 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,049 | 4.003 | 16.480 | 4.835 | 5.075 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,065 | 5,461 | 22.512 | 6,206 | 6.525 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,083 | 7.133 | 29.364 | 7,648 | 8.700 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,049 | 3.144 | 12.955 | 3,957 | 3.625 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,065 | 4.285 | 17.630 | 5,105 | 5.075 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,083 | 5,472 | 22,513 | 6,519 | 6.525 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,049 | 2.619 | 10,791 | 3.296 | 2.900 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,065 | 3.570 | 14.686 | 4.283 | 4.350 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,083 | 4,558 | 18.753 | 5,431 | 5.800 |
Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu
Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu
Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh
Quy trình và đóng gói dây chuyền điều khiển thủy lực
Liền mạch: xuyên thấu, vẽ lại, ủ (quy trình lưu thông nhiều lượt)
Hàn: hàn dọc (bằng tia TIG hoặc Laser), vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

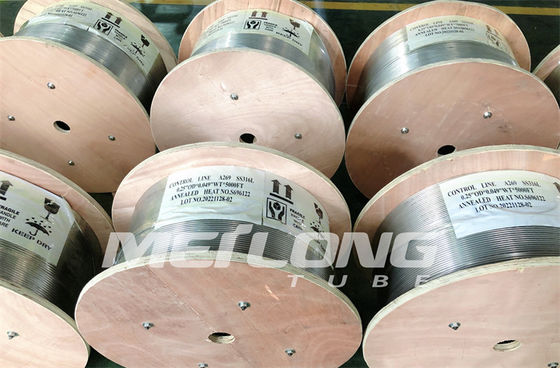

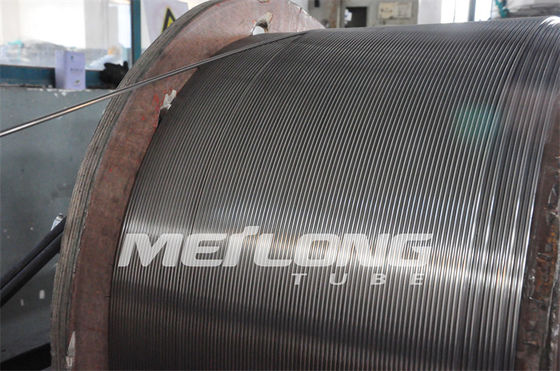

Đóng gói: Ống được quấn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.
Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
