Dây chuyền điều khiển thủy lực dây chuyền phun hóa chất đóng gói FEP TP316L

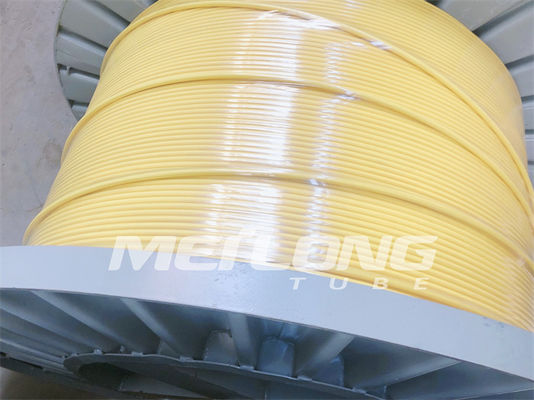

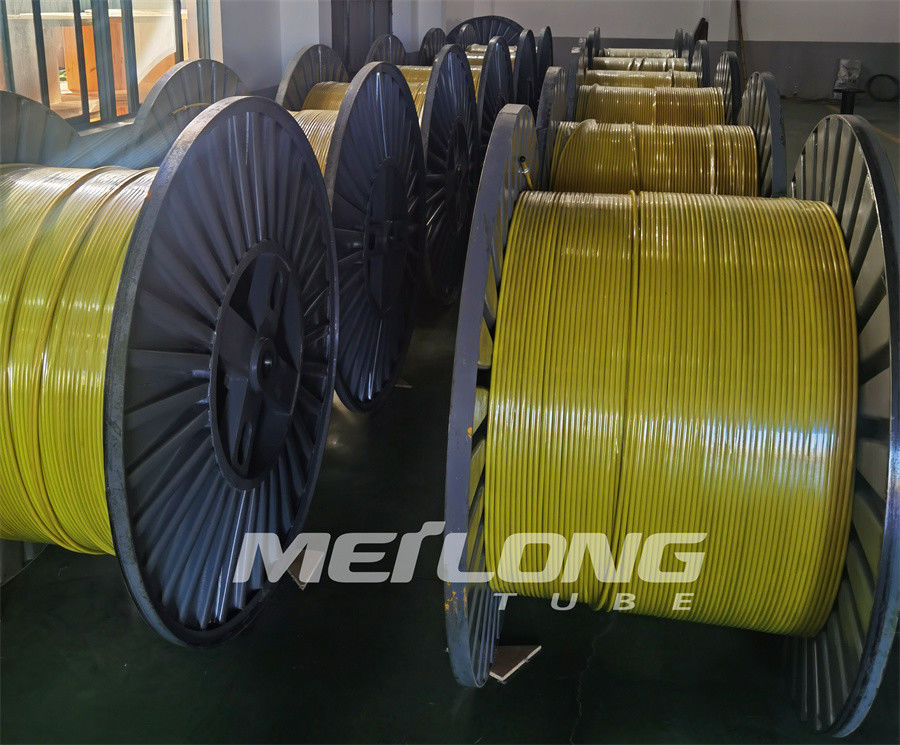

Dây chuyền điều khiển đóng gói FEP Flatpack với ống đơn để phun hóa chất xuống hố

Meilong Tube cung cấp các loại bọc dây chuyền điều khiển để tăng độ bền cũng như khả năng chống hóa chất và ăn mòn để đáp ứng các yêu cầu chuyên biệt của từng dự án, chúng tôi cung cấp các loại bọc khác nhau, chẳng hạn như: HDPE (Polyethylene mật độ cao), Santoprene, PVC (Polyvinyl Clorua) , Haylar và PVDF (Polyvinylidene Fluoride).

Dây điều khiển thủy lực hàn là phích cắm nổi được vẽ theo thông số kỹ thuật của ASTM và có sẵn ở mọi chiều dài.Các loại vật liệu cho dây chuyền điều khiển thủy lực bao gồm thép không gỉ TP316L phù hợp với môi trường ăn mòn ngọt đến vừa, thép không gỉ Duplex 2205, thép không gỉ Super Duplex 2507, hợp kim niken Incoloy 825 và Inconel 625 phù hợp với môi trường ăn mòn nghiêm trọng, áp suất và nhiệt độ làm việc cao. .Chất lỏng của hệ thống điều khiển phải tương thích với môi trường và nhiệt độ vận hành của dây chuyền điều khiển.

Việc đóng gói dòng điều khiển cũng có sẵn, nếu được yêu cầu, để cung cấp thêm khả năng chống va đập và mài mòn trong quá trình lắp đặt.Vật liệu đóng gói phải phù hợp để tương thích với các yêu cầu về nhiệt độ và chất lỏng trong giếng.

Dòng điều khiển đóng gói Flatpack

Đóng gói là một loại nhựa được ép đùn trên ống kim loại.Đóng gói ngăn ngừa thiệt hại cho các ống kim loại trong quá trình sản xuất.Việc đóng gói cũng cung cấp thêm khả năng chống mài mòn và cần thiết nếu lắp đặt bộ bảo vệ cáp để tăng cường lực giữ trên mỗi kết nối ống sản xuất.

Tính năng đóng gói có sẵn ở nhiều cấu hình khác nhau với các tùy chọn đóng gói một lượt và đóng gói hai lượt để tăng cường khả năng bảo vệ.

Ứng dụng của Flatpack

Flatpack thường được sử dụng khi một số đường dây khác nhau được kết thúc ở cùng độ sâu trong giếng.

Các ứng dụng phổ biến bao gồm hệ thống giếng thông minh, dây chuyền phun hóa chất đặt sâu với cáp đo lỗ khoan và đường van an toàn với dây chuyền phun hóa chất đặt nông.Đối với một số ứng dụng, các thanh cản cũng được gói gọn trong gói phẳng để cung cấp thêm khả năng chống va đập.

Tiêu chuẩn & Phê duyệt

Dây chuyền kiểm soát được sản xuất theo tiêu chuẩn ASTM hiện hành cho từng loại vật liệu cụ thể.

Các ống có thể được cung cấp dạng xả, đổ đầy và lọc theo yêu cầu của khách hàng và theo tiêu chuẩn NAS/SAE thích hợp.

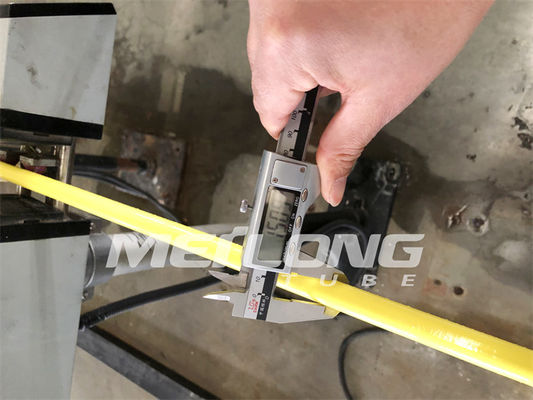

Chất lượng & Kiểm tra

Thiết kế xây dựng

- Đóng gói cho dòng đơn

- Hồ sơ đóng gói phù hợp với ứng dụng của khách hàng

- Đánh dấu dòng tùy chỉnh

- Đầy đủ các tài liệu ứng dụng

Vật liệu đóng gói

Các tính năng của Flatpack dòng điều khiển đóng gói

Bảo vệ tối đa đường ống dẫn nước

Tăng khả năng chống nghiền trong quá trình lắp đặt

Bảo vệ dây điều khiển chống mài mòn và chèn ép

Loại bỏ hiện tượng ăn mòn do ứng suất lâu dài của dây điều khiển

Cải thiện hồ sơ kẹp

Đóng gói đơn hoặc nhiều để dễ chạy và tăng cường bảo vệ

Các loại hợp kim có sẵn cho ống điều khiển bên trong đóng gói

Thành phần hóa học của Super Duplex 2507

Duplex 2507 là thép không gỉ siêu song công được thiết kế cho các ứng dụng đòi hỏi độ bền và khả năng chống ăn mòn đặc biệt.Hợp kim 2507 có 25% crom, 4% molypden và 7% niken.Hàm lượng molypden, crom và nitơ cao này mang lại khả năng chống ăn mòn rỗ và kẽ hở clorua tuyệt vời và cấu trúc song công mang lại cho 2507 khả năng chống nứt do ăn mòn ứng suất clorua đặc biệt.

Việc sử dụng Duplex 2507 nên được giới hạn ở các ứng dụng có nhiệt độ dưới 600° F (316° C).Tiếp xúc với nhiệt độ cao kéo dài có thể làm giảm cả độ bền và khả năng chống ăn mòn của hợp kim 2507.

Duplex 2507 sở hữu những đặc tính cơ học tuyệt vời.Thông thường, máy đo ánh sáng bằng vật liệu 2507 có thể được sử dụng để đạt được độ bền thiết kế tương tự của hợp kim niken dày hơn.Việc tiết kiệm trọng lượng có thể làm giảm đáng kể chi phí chế tạo tổng thể.

Khả năng chống ăn mòn của Super Duplex 2507

2507 Duplex có khả năng chống ăn mòn đồng đều cao bởi các axit hữu cơ như axit formic và acetic.Nó cũng có khả năng kháng axit vô cơ cao, đặc biệt nếu chúng có chứa clorua.Hợp kim 2507 có khả năng chống ăn mòn giữa các hạt liên quan đến cacbua cao.Do phần ferritic của cấu trúc song công của hợp kim, nó có khả năng chống ăn mòn ứng suất cao trong môi trường chứa clorua ấm.Thông qua việc bổ sung crom, molypden và ăn mòn cục bộ bằng nitơ như rỗ và kẽ hở được cải thiện.Hợp kim 2507 có khả năng chống rỗ cục bộ tuyệt vời.

Hồ sơ đóng gói Flatpack tiêu chuẩn

Đường tròn, đường đơn	Mục	Kích thước tiêu chuẩn
	Đường OD 1/8 ''	Đường kính 0,250 '' (6,35 mm).
	Đường OD 1/4 ''	Đường kính 0,433 '' (11,0 mm).
	Đường OD 3/8 ''	Đường kính 0,535 '' (13,6 mm).
	Đường OD 1/2 ''	Đường kính 0,660 '' (16,8 mm).

Hình vuông, đường đơn	Mục	Kích thước tiêu chuẩn
	Đường OD 1/8 ''	0,250'' x 0,250'' (6,35 mm x 6,35 mm)
	Đường OD 1/4 ''	0,433 '' x 0,433 '' (11,0 mm x 11,0 mm)
	Đường OD 3/8 ''	0,535'' x 0,535'' (13,6 mm x 13,6 mm)
	Đường OD 1/2 ''	0,660'' x 0,660'' (16,8 mm x 16,8 mm)

Hình chữ nhật, 2 dòng	Mục	Kích thước tiêu chuẩn
	Đường OD 1/4 ''	Chiều rộng: 0,710 '' (18,0 mm) Chiều cao: 0,410 '' (10,4 mm)

Hình chữ nhật, 3 dòng	Mục	Kích thước tiêu chuẩn
	Đường OD 1/4 ''	Chiều rộng: 0,990 '' (25,1 mm) Chiều cao: 0,410 '' (10,4 mm)

Đặc tính của ống điều khiển thủy lực trong Flatpack

Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ

Chiều dài liên tục không có mối hàn khớp quỹ đạo

Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu

Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu

Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh
