Thông tin chi tiết sản phẩm:
|
| tiêu chuẩn ống: | ASTM A269 | Vật liệu: | 316L |
|---|---|---|---|
| UNS: | S31603 | Tình trạng: | ủ |
| Loại ống: | Laser hàn và vẽ lại | tiêu chuẩn công nghiệp: | NACE MR0175 / ISO15156 |
| Bề mặt: | Rất sạch sẽ và tươi sáng | Tính năng: | Áp suất nổ cực cao |
| Kích cỡ: | Dung sai kích thước chặt chẽ | Bài kiểm tra: | 100% chiều dài được kiểm tra thủy lực |
| Làm nổi bật: | Dây chuyền điều khiển đóng gói đã được thử nghiệm thủy tĩnh,Dây chuyền điều khiển đóng gói TPV,Dây chuyền phun hóa chất ủ |
||

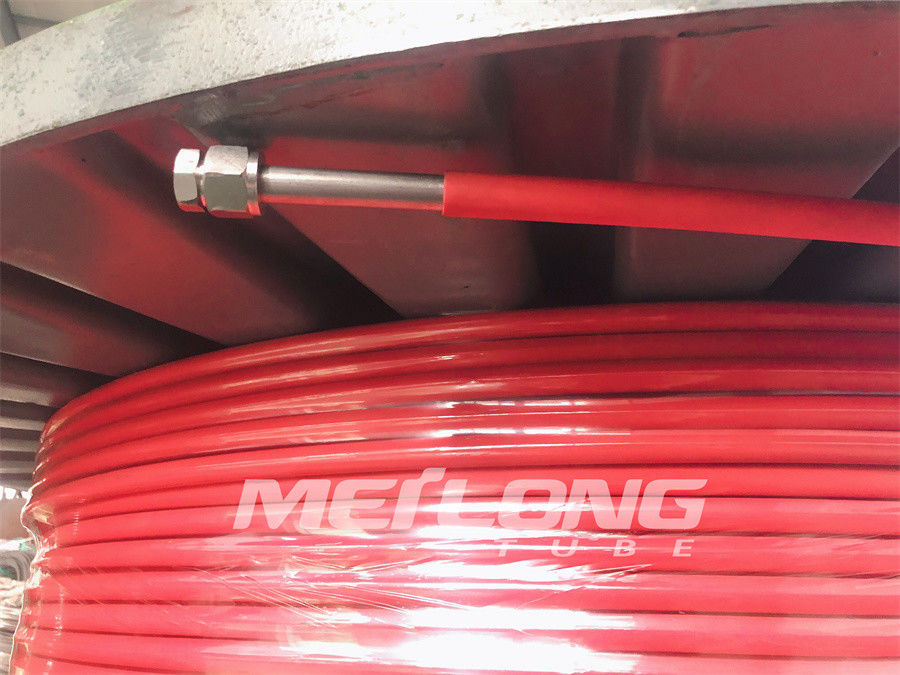

Dây chuyền phun hóa chất đóng gói TPV đã được thử nghiệm thủy tĩnh cho các lỗ xuống
Meilong Tube sản xuất ống cuộn liền mạch và được vẽ lại, hàn và vẽ lại chất lượng cao, được làm từ các loại thép không gỉ austenit, song công, siêu song công và hợp kim niken chống ăn mòn.100% sản phẩm được sử dụng làm đường dây điều khiển thủy lực, đường phun hóa chất, ống hợp kim trong rốn và ống thiết bị đo đạc phục vụ kỹ thuật khai thác trong ngành dầu khí thượng nguồn.
Ống cuộn có sẵn với các kích cỡ được sắp xếp từ đường kính ngoài 0,125 inch (3,175 mm) đến 1 inch (25,4 mm).Độ dày của tường lên tới 0,083 inch (2,108 mm).Chiều dài lên tới 65600 feet (20.000 mét) có sẵn để sản xuất dây rốn tiết kiệm chi phí.Nhiều kích cỡ hơn trong phạm vi có thể được tùy chỉnh để sản xuất và phân phối nhằm đáp ứng các yêu cầu đặc biệt của bạn.
Đặc tính dây chuyền phun hóa chất inox 316L
Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ
Chiều dài liên tục không có mối hàn khớp quỹ đạo
| hợp kim | UNS | đường kính ngoài | WT | Áp lực công việc | Áp lực nổ | Áp lực sụp đổ | Kiểm tra áp suất | |
| inch | inch | inch | tâm thần | tâm thần | tâm thần | tâm thần | ||
| Thép không gỉ 316L | S31603 | 1/8 | 0,125 | 0,028 | 9,931 | 40.922 | 9,525 | 11.600 |
| Thép không gỉ 316L | S31603 | 1/8 | 0,125 | 0,035 | 12.640 | 52.042 | 11.056 | 15.225 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,035 | 5,939 | 24.474 | 6,621 | 7.250 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,049 | 8,572 | 35.322 | 8,632 | 10.150 |
| Thép không gỉ 316L | S31603 | 1/4 | 0,250 | 0,065 | 11.694 | 48.166 | 10,562 | 13,775 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,035 | 3,818 | 15.731 | 4.659 | 4.350 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,049 | 5,483 | 22.575 | 6.222 | 6.525 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,065 | 7,517 | 30,951 | 7,865 | 8.700 |
| Thép không gỉ 316L | S31603 | 8/3 | 0,375 | 0,083 | 9,808 | 40.372 | 9,551 | 11.600 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,049 | 4.003 | 16.480 | 4.835 | 5.075 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,065 | 5,461 | 22.512 | 6,206 | 6.525 |
| Thép không gỉ 316L | S31603 | 1/2 | 0,500 | 0,083 | 7.133 | 29.364 | 7,648 | 8.700 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,049 | 3.144 | 12.955 | 3,957 | 3.625 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,065 | 4.285 | 17.630 | 5,105 | 5.075 |
| Thép không gỉ 316L | S31603 | 8/5 | 0,625 | 0,083 | 5,472 | 22,513 | 6,519 | 6.525 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,049 | 2.619 | 10,791 | 3.296 | 2.900 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,065 | 3.570 | 14.686 | 4.283 | 4.350 |
| Thép không gỉ 316L | S31603 | 3/4 | 0,750 | 0,083 | 4,558 | 18.753 | 5,431 |
5.800 |
Khi ngày càng có nhiều hoạt động khai thác dầu khí di chuyển vào vùng nước sâu hơn và khắc nghiệt hơn, nơi môi trường ngoài khơi khắc nghiệt đòi hỏi sự an toàn cao độ, công việc của chúng tôi là giúp bạn sử dụng vật liệu chống ăn mòn “phù hợp” cho ống rốn cuộn để cải thiện độ an toàn và độ tin cậy cho công việc của bạn.Đây là sức mạnh thúc đẩy sự đổi mới và phát triển không ngừng của chúng tôi.

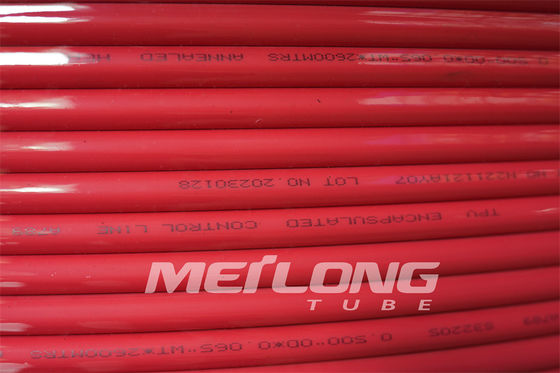

Mô tả đóng gói
Đóng gói là một loại nhựa được ép đùn trên ống kim loại.Đóng gói ngăn ngừa thiệt hại cho các ống kim loại trong quá trình sản xuất.Việc đóng gói cũng cung cấp thêm khả năng chống mài mòn và cần thiết nếu lắp đặt bộ bảo vệ cáp để tăng cường lực giữ trên mỗi kết nối ống sản xuất.
Tính năng đóng gói có sẵn ở nhiều cấu hình khác nhau với các tùy chọn đóng gói một lượt và đóng gói hai lượt để tăng cường khả năng bảo vệ.
Vật liệu đóng gói
- PP (Polypropylene) /TPR (Santoprene) / PA (Nylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar) / FEP / PFA / ECA 3000 / PVC
Dung sai kích thước cho dây chuyền phun hóa chất
| ASTM A269 / ASME SA269, SS 316L (UNS S31603) | ||
| kích thước OD | Dung sai OD | Dung sai WT |
|
1/8'' OD <3/16 '' (3,18 OD <4,76 mm) 3/16 OD<1/2'' (4,76 OD<12,7 mm) 1/2'' OD 1 '' (12,7 OD 25,4 mm) |
+0,003'' (+0,08 mm) / -0 +0,004'' (+0,10 mm) / -0 +0,005'' (+0,13 mm) / -0 |
±10% ±10% ±10% |
Tiêu chuẩn ống Meilong
| kích thước OD | Dung sai OD | Dung sai WT |
|
1/8'' OD <3/16'' (3,18 OD<4,76 mm) 3/16 OD<1/2'' (4,76 OD<12,7 mm) 1/2'' OD 1 '' (12,7 OD 25,4 mm) |
+0,003'' (+0,08 mm) / -0 +0,004'' (+0,10 mm) / -0 +0,004'' (+0,10 mm) / -0 |
±10% ±10% ±8% |
Kiểm tra chất lượng
|
Dòng điện xoáy Độ nhám bề mặt thủy tĩnh Phân tích thứ nguyên Kích thước hạt Rockwell độ cứng |
Sức mạnh năng suất Sức căng Độ giãn dài độ cứng Nhận dạng vật liệu tích cực (PMI) Kiểm tra khả năng chống ăn mòn |
Các tính năng của dây chuyền phun hóa chất đóng gói Flatpack
- Bảo vệ tối đa đường ống dẫn nước
- Tăng khả năng chống nghiền trong quá trình lắp đặt
- Bảo vệ dây điều khiển khỏi bị mài mòn và chèn ép
- Loại bỏ hiện tượng ăn mòn do ứng suất lâu dài của dây điều khiển
- Cải thiện biên dạng kẹp
- Đóng gói đơn hoặc nhiều để dễ chạy và tăng cường bảo vệ
đóng gói
Dây chuyền điều khiển thủy lực phẳng được cuộn phẳng trên kim loại / trống hoặc cuộn.
Tất cả trống được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
Hồ sơ đóng gói dây chuyền tiêm đơn và nhiều dây chuyền
Phần tròn
| Ống dòng OD 1/4 '' | Đường kính 0,433 '' (11,0 mm) |
| Ống dòng OD 3/8 '' | Đường kính 0,535 '' (13,6 mm) |
| Ống dòng OD 1/2 '' | Đường kính 0,660 '' (16,8 mm) |
Mặt cắt vuông
| Ống dòng OD 1/4 '' | 0,433 '' x 0,433 '' (11,0 mm x 11,0 mm) |
| Ống dòng OD 3/8 '' | 0,535'' x 0,535'' (13,6 mm x 13,6 mm) |
| Ống dòng OD 1/2 '' | 0,660'' x 0,660'' (16,8 mm x 16,8 mm) |
Phần hình chữ nhật
| 1/4'' đường OD x 1 | 0,710'' x 0,410'' (18,0 mm x 10,4 mm) |
| 1/4'' đường OD x 2 | 0,990'' x 0,410'' (25,1 mm x 10,4 mm) |
| 1/2'' đường OD x 2 | 1,220'' x 0,669'' (31,0 mm x 17,0 mm) |
| 1/2'' đường OD x 3 | 1,772 '' x 0,669 '' (45,0 mm x 17,0 mm) |
Kích thước khác theo yêu cầu
Các loại hợp kim có sẵn cho ống điều khiển bên trong đóng gói
| Austenit: | 316L |
| Song công: |
S31804/S32205 S32750 |
| Hợp kim niken: |
N08825 N06625 |
Đặc điểm của vật liệu đóng gói
| Polypropylen | -25C đến 150C | Khả năng chống nước muối tốt |
|
Santoprene, TPV |
-30C đến 150C | Khả năng chống nước muối tốt |
|
Nylon 11, Rilsan 11 |
-60C đến 135C | Khả năng chống hydrocarbon tốt, chống mài mòn tốt |
| PVDF | -30C đến 150C | Khả năng chống nước muối và hydrocarbon tốt, chống mài mòn tốt |
| FEP | -110C đến 200C | Khả năng chống nước muối và hydrocarbon tốt |
Ứng dụng
- Ống hợp kim dạng cuộn mao dẫn dùng để phun hóa chất
- Ống hợp kim cuộn dây điều khiển thủy lực trần và đóng gói cho van an toàn dưới biển
- Dây vận tốc, dây công, dây rốn ống thép
- Ống hợp kim cuộn địa nhiệt
