Đường dây thủy lực Ống mao dẫn áp suất cao AISI SS316L Dây điều khiển đóng gói

1/4 '' OD x 0,065 '' WT Dây ống mao dẫn dòng thủy lực được làm từ AISI SS316L

Meilong Tube đặc biệt sản xuất dây chuyền thủy lực ống cuộn liền mạch và vẽ lại, hàn và vẽ lại được làm từ thép không gỉ austenit, song công, siêu song công và hợp kim niken chống ăn mòn.Ống được sử dụng làm dây chuyền điều khiển thủy lực và dây chuyền phun hóa chất đặc biệt phục vụ ngành dầu khí, địa nhiệt.

Kích thước điển hình của đường thủy lực

Đường kính ngoài của đường thủy lực chủ yếu là 1/4'' (6,35mm), 3/8'' (9,53mm)

Độ dày của tường: 0,035 '' (0,89mm), 0,049 '' (1,24mm), 0,065 '' (1,65mm), 0,083 '' (2,11mm)

Ống dây điều khiển có chiều dài từ 400 feet (122 mét) đến 32.808 feet (10.000 mét).Không có mối hàn đối đầu theo quỹ đạo.

Các thông số kỹ thuật khác (1/8'' đến 3/4'') có sẵn theo yêu cầu.

Tầm quan trọng của đường thủy lực

Mỗi cuộn ống có chiều dài hoàn toàn liên tục không có mối hàn quỹ đạo.

Mỗi đường thủy lực ở dạng cuộn ống đều được thử nghiệm thủy tĩnh ở áp suất tối thiểu 15.000 psi.

Việc kiểm tra có thể được chứng kiến ​​tại chỗ bởi các thanh tra viên bên thứ ba (SGS, BV, DNV).

Các thử nghiệm khác là kiểm tra dòng điện xoáy, hóa chất, độ phẳng, độ loe, độ bền kéo, năng suất, độ giãn dài, độ cứng đối với chất lượng vật liệu.

Mô tả ứng dụng cho đường thủy lực

Trong tất cả các lĩnh vực của ngành dầu khí, hóa chất được bơm vào dây chuyền và chất lỏng xử lý.Lấy dịch vụ mỏ dầu, hóa chất được sử dụng để phủ lên thành giếng nhằm nâng cao độ ổn định.Trong đường ống, chúng tránh được sự tích tụ và giữ cho cơ sở hạ tầng hoạt động tốt.

Vai trò của đường thủy lực

Trong ngành dầu khí chúng ta bơm hóa chất theo thứ tự

để bảo vệ cơ sở hạ tầng

để tối ưu hóa các quy trình

để đảm bảo dòng chảy

và để nâng cao năng suất

Hợp kim cho dòng thủy lực

Đảm bảo chất lượng

Tính năng ống thủy lực

Đóng dung sai kích thước

Tính chất cơ học được tăng cường đáng kể

Bề mặt hoàn thiện vượt trội

Độ sạch cao của bề mặt bên trong

Kiểm soát độ bầu dục, độ lệch tâm

AISI 316L cho đường thủy lực

Tiêu chuẩn tương đương

AISI 316L là thép không gỉ crom-niken austenit có molypden và hàm lượng carbon thấp.

Chống ăn mòn

Axit hữu cơ ở nồng độ cao và nhiệt độ vừa phải

Axit vô cơ, ví dụ axit photphoric và axit sunfuric, ở nồng độ và nhiệt độ vừa phải.Thép cũng có thể được sử dụng trong axit sulfuric có nồng độ trên 90% ở nhiệt độ thấp.

Dung dịch muối, ví dụ như sunfat, sunfua và sunfite

Môi trường ăn da

Thép Austenit dễ bị nứt do ăn mòn ứng suất.Điều này có thể xảy ra ở nhiệt độ trên khoảng 60°C (140°F) nếu thép chịu ứng suất kéo và đồng thời tiếp xúc với một số dung dịch nhất định, đặc biệt là các dung dịch có chứa clorua.Do đó, nên tránh những điều kiện dịch vụ như vậy.Các điều kiện khi nhà máy ngừng hoạt động cũng phải được xem xét, vì các chất ngưng tụ được hình thành sau đó có thể phát triển các điều kiện dẫn đến cả hiện tượng nứt ăn mòn do ứng suất và rỗ.

AISI 316L có hàm lượng carbon thấp và do đó khả năng chống ăn mòn giữa các hạt tốt hơn so với thép loại AISI 316.

Trọng lượng ống hợp kim trên mỗi mét (kg)

AISI 316L (UNS S31603)

Thuộc tính đường thủy lực AISI 316L

Ống rút lại phích cắm bên trong được hàn và nổi.Được cung cấp trong điều kiện ủ

Chiều dài liên tục không có mối hàn khớp quỹ đạo

* Áp suất nổ lý thuyết dựa trên độ dày thành tối thiểu và độ bền kéo tối thiểu

* Áp suất sập lý thuyết dựa trên độ dày thành tối thiểu và cường độ năng suất tối thiểu

* Định mức áp suất ở 100°F (38°C), điều kiện trung tính và tĩnh

Quy trình và đóng gói ống

Liền mạch- xuyên, vẽ lại, ủ (quy trình lưu thông nhiều lượt)

Hàn - hàn dọc, vẽ lại, ủ (quy trình tuần hoàn nhiều lượt)

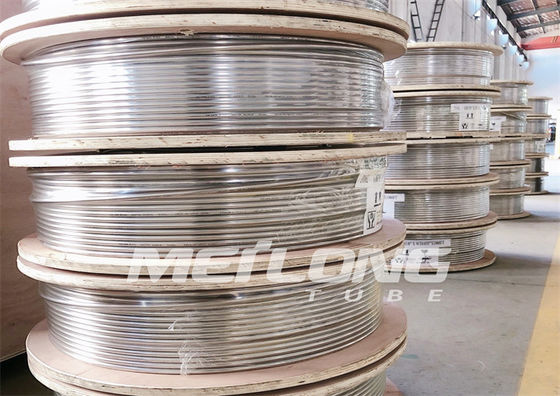

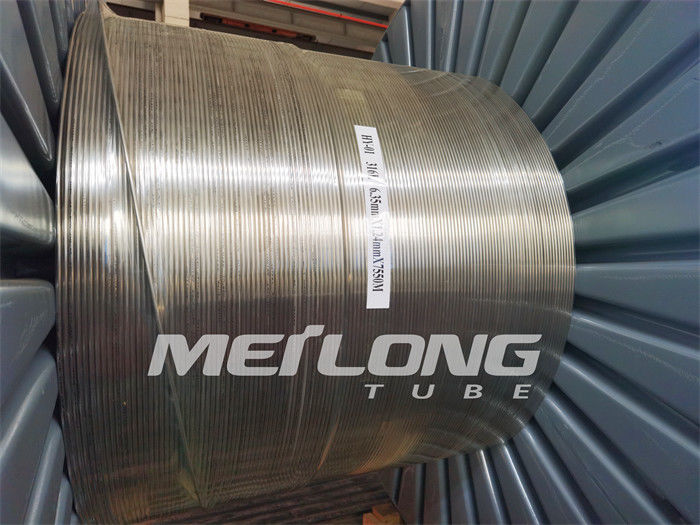

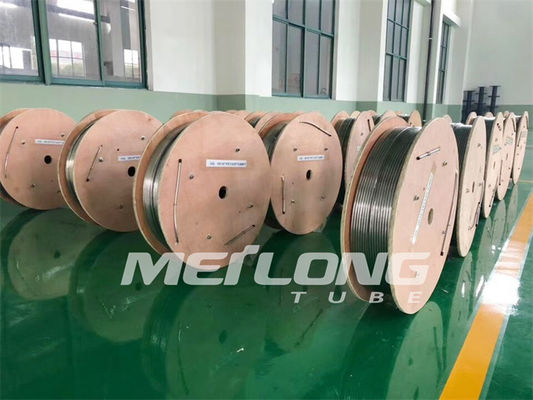

Đóng gói- Ống dây thủy lực được cuộn bằng phẳng trên trống hoặc ống cuộn bằng kim loại / gỗ.

Tất cả các trống hoặc cuộn được đóng gói trong thùng gỗ để vận hành hậu cần dễ dàng.
