Thông tin chi tiết sản phẩm:
|
| Tình trạng ống: | làm việc lạnh lùng | Vật liệu cách nhiệt: | PP, FEP, PFA |
|---|---|---|---|
| Vật liệu ống: | 316L, Incoloy 825 | Nhạc trưởng: | Dây đồng, Dây đồng mạ thiếc, Dây bện, Sợi quang |
| Nhiệt độ cách nhiệt: | -10°C đến 250°C | phụ: | PP, FEP, PFA |
| Chất liệu áo khoác: | PVDF, FEP, Ni lông 11 | Kích thước ống: | 1/4''x0.035'', 3/8''x0.049'' |
| Làm nổi bật: | Cáp bọc ống bọc PVDF,Cáp bọc ống 316L,dây dẫn bọc ống 250C |
||

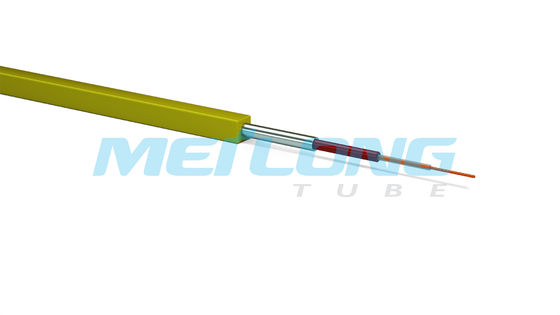

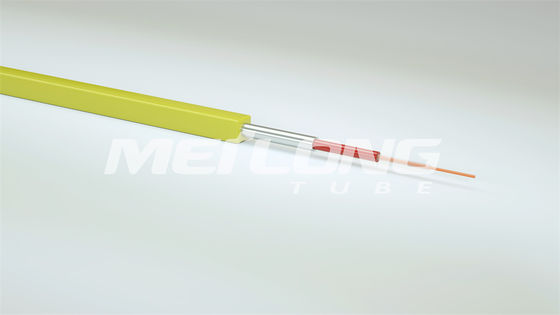

Bao bì phẳng do Meilong Tube TEC sản xuất không chỉ bao gồm các bộ phận bằng đồng, dây chuyền điều khiển thủy lực và phun hóa chất mà còn chứa các bộ phận và ống riêng lẻ có thể được mã hóa màu và hoàn thiện bằng cách in tùy chỉnh để tạo điều kiện dễ dàng lắp ráp.Ngoài ra, quy trình sản xuất tích hợp theo chiều dọc đảm bảo giao hàng ngay lập tức, đồng thời tối đa hóa việc kiểm soát chất lượng và cung cấp nhiều cấu hình đa dạng.
Ống được sử dụng được lựa chọn dựa trên nhiều yếu tố như áp suất, nhiệt độ và tính chất ăn mòn của chất lỏng, trong đó hợp kim của ống phải phù hợp chính xác với ứng dụng.Sau khi được hàn dọc và trải qua thử nghiệm dòng điện xoáy, các ống sau đó được sản xuất theo kích thước quy định, mỗi dữ liệu đều được ghi lại rõ ràng.
Các gói phẳng có chiều dài tùy chỉnh đi kèm với sự kết hợp gần như vô tận của các thành phần đi kèm, tất cả đều không có mối nối.Để đáp ứng hầu hết mọi yêu cầu về lỗ hạ cấp, kích thước đóng gói tiêu chuẩn (hình vuông 11 mm x 11 mm) cũng có sẵn.Hơn nữa, cáp composite với sự kết hợp khác nhau của các thành phần điện và quang đóng vai trò là phương tiện chính để cung cấp giải pháp tùy chỉnh cho bất kỳ nhu cầu hạ cấp cụ thể nào.
Vật liệu đóng gói, cách điện và chất độn là những bộ phận thiết yếu của bất kỳ thiết bị điện và điện tử nào, mang lại sự an toàn bằng cách ngăn chặn tiếp xúc vật lý và bảo vệ khỏi môi trường bên ngoài.Dưới đây là bảng thông tin về các vật liệu được sử dụng phổ biến nhất:
| Viết tắt | Tên chung | Tên thương mại | Nhiệt độ lắp đặt tối thiểu của vật liệu đóng gói |
|---|---|---|---|
| ECFE | Ethylene Chlorotrifluoroethylene | Halar® | -60°C |
| ETFE | Ethylene Tetrafluoroethylene | Tefzel® | -60°C |
| FEP | Ethylene Propylene Fluor hóa | Teflon® FEP | -100°C |
| HDPE | Polyetylen mật độ cao | -40°C | |
| PFA | Perfluoroalkoxy | Teflon® PFA | -100°C |
| PA | Polyamide | Nylon | -40°C |
| PP | Polypropylen | -10°C | |
| PVDF | Polyvinylidene Fluoride | Kynar® | -20°C |
| TPO-PP | Polyolefin nhiệt dẻo | Santoprene® | -20°C |
Tóm lại, các vật liệu này có hiệu suất khác nhau về khả năng chịu nhiệt và tính chất vật lý.Tùy thuộc vào ứng dụng cụ thể, việc lựa chọn vật liệu phù hợp là rất quan trọng đối với hiệu suất tổng thể của thiết bị.
Các bảng bên dưới hiển thị đường kính, độ dày thành, độ xẹp tối thiểu bằng thép không gỉ 316L và độ xẹp tối thiểu Incoloy 825 và bán kính uốn cong tối thiểu (tính bằng inch) của Hợp kim TEC được gia công nguội.
| Đường kính (inch) | Độ dày của tường (inch) | Không gỉ 316L (psi) | Incoloy 825 (psi) | Bán kính uốn cong tối thiểu (inch) |
| 0,125 (1/8) | 0,022 | 23,882 | 25,209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13,783 | 14.549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2,25 |
Các tính toán dựa trên cường độ năng suất tối thiểu là 120.000 psi.Tất cả các ống TEC đều được hàn và kéo cỡ lớn, có thể được in tùy chỉnh với nhiều dữ liệu khác nhau bao gồm số bộ phận, số sê-ri, chiều dài tuần tự và số đơn đặt hàng.Khi thực hiện uốn, bán kính uốn phải càng lớn càng tốt.Đồng thời, nên sử dụng máy uốn ống để đảm bảo bán kính uốn đồng đều.
| Phong cách TEC | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
| Phạm vi nhiệt độ | -10 đến 100°C | -10 đến 150°C | -100 đến 175°C | -100 đến 200°C | -100 đến 250°C |
| chất làm đầy | PP | PP | FEP | FEP | PFA |
| Vật liệu cách nhiệt | PP | FEP | FEP | FEP | PFA |
Dữ liệu điện trở dây dẫn tối đa ở 20°C (68°F) của cáp AWG đã cho được liệt kê trong bảng bên dưới.
| Dây dẫn OD (AWG) | OD dây dẫn (inch) | Đồng trần nguyên khối (Ohms / kft) | 7 sợi đồng trần (Ohms/m) | Ôm / kft | Ôm / m |
| 18 | 0,0403 | 1,02 | 6,52 | 21.4 | 6,66 |
| 17 | 0,0453 | 1,15 | 5,15 | 16,9 | 5,27 |
| 16 | 0,0508 | 1,29 | 4.10 | 13,5 | 4.18 |
| 15 | 0,0571 | 1,45 | 3,24 | 10.6 | 3,31 |
| 14 | 0,0641 | 1,63 | 2,57 | 8,45 | 2,62 |
| 13 | 0,0720 | 1,83 | 2.04 | 6,69 | 2.08 |
| 12 | 0,0808 | 2,05 | 1,62 | 5,31 | 1,65 |
| 11 | 0,0907 | 2h30 | 1,29 | 4,22 | 1,32 |
| 10 | 0,102 | 2,59 | 1.019 | 3,34 | 1.039 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 |
| số 8 | 0,128 | 3,25 | 0,641 | 2.10 | 0,654 |
Trong ngành dầu khí, việc đo áp suất và nhiệt độ ở lỗ khoan ngày càng trở nên quan trọng.Với các cảm biến tiên tiến, giếng có thể được theo dõi độ sâu để đảm bảo kết quả mong muốn.
Từ việc đo nhiệt độ, nó giúp hiểu rõ hơn về sự tương tác giữa dưới bề mặt và bề mặt.Hơn nữa, việc phát hiện áp suất trong lỗ khoan cung cấp thông tin giúp ngăn chặn nguy cơ khoan vào các cấu trúc dưới bề mặt không mong muốn.
Vì vậy, khi nhiều giếng dầu được khoan hơn và việc thăm dò tiếp tục diễn ra nhiều hơn, tầm quan trọng của việc đo nhiệt độ và áp suất chính xác trong quá trình khoan tiếp tục tăng lên.

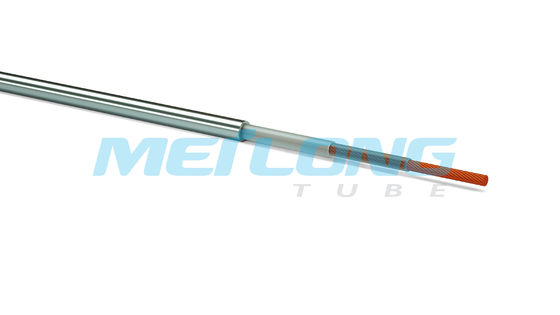

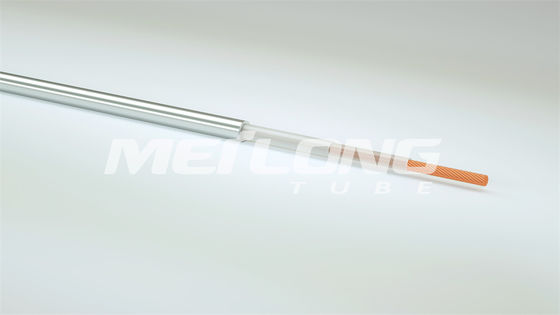

Chào mừng bạn đến với Meilong Tube để tùy chỉnh Cáp bọc ống thép không gỉ của riêng bạn.Cáp bọc ống của chúng tôi được làm bằng dây dẫn bọc ống 316L, rất phù hợp cho nhiệt độ cách điện từ -10°C đến 250°C.Và vật liệu ống được làm bằng 316L và Incoloy 825, với kích thước ống là 1/4''x0.035'', 3/8''x0.049''.Điều kiện ống được gia công nguội và vật liệu cách nhiệt có thể là PP, FEP và PFA.Tất cả các sản phẩm của chúng tôi được chứng nhận bởi ISO9001.
Số lượng đặt hàng tối thiểu cho Cáp bọc ống của chúng tôi là 2 cuộn dây.Và chúng tôi có thể hứa giao hàng nhanh chóng trong vòng 7 ngày.Chúng tôi chấp nhận các điều khoản thanh toán như T/T và L/C.Khả năng cung cấp hàng tháng của chúng tôi là 150 tấn.Bao bì là vỏ gỗ.
Hỗ trợ kỹ thuật và dịch vụ cho cáp bọc ống:
