Thông tin chi tiết sản phẩm:
|
| Vật liệu ống: | 316L, Incoloy 825 | phụ: | PP, FEP, PFA |
|---|---|---|---|
| Nhiệt độ cách nhiệt: | -10°C đến 250°C | Kích thước ống: | 1/4''x0.035'', 3/8''x0.049'' |
| Vật liệu cách nhiệt: | PP, FEP, PFA | Tình trạng ống: | làm việc lạnh lùng |
| Nhạc trưởng: | Dây đồng, Dây đồng mạ thiếc, Dây bện, Sợi quang | Chất liệu áo khoác: | PVDF, FEP, Ni lông 11 |
| Làm nổi bật: | Cáp bọc hợp kim niken,cáp bọc 825 ống,dây dẫn bọc ống Incoloy 825 |
||

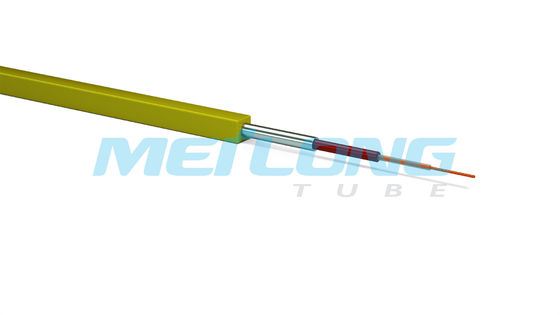

Flatpack có thể bao gồm các bộ phận làm bằng đồng, cũng như dây chuyền điều khiển thủy lực và phun hóa chất.Hơn nữa, các bộ phận và ống riêng lẻ có thể được áp dụng màu sắc và bản in tùy chỉnh để giúp việc lắp đặt dễ dàng hơn.
Sản xuất Meilong Tube TEC sử dụng mô hình tích hợp dọc, đảm bảo phân phối nhanh, kiểm soát chất lượng chặt chẽ và tính linh hoạt để điều chỉnh cấu hình theo nhu cầu cụ thể.Ví dụ, việc lựa chọn TEC dựa trên các điều kiện giếng như áp suất, nhiệt độ và độ ăn mòn của chất lỏng giếng.Ống được làm bằng hợp kim phù hợp đặc biệt và được hàn dọc, dòng điện xoáy được kiểm tra và kéo theo kích thước hoàn thiện, với dữ liệu thử nghiệm hoàn chỉnh có sẵn cho mỗi ống.
Cấu hình TEC được tạo ra với độ dài tùy chỉnh không có mối nối và sự kết hợp gần như vô tận của các thành phần.Hơn nữa, kích thước đóng gói tiêu chuẩn (hình vuông 11mm x 11mm) có sẵn để đáp ứng hầu hết các yêu cầu về lỗ hạ cấp.Ngoài ra, cáp tổng hợp kết hợp các thành phần điện và quang có thể được tạo ra để đáp ứng các nhu cầu cụ thể hơn.
Vật liệu đóng gói, cách nhiệt và chất độn đều có thể đóng một vai trò trong việc đảm bảo rằng cấu trúc tuân thủ các điều kiện vận hành và môi trường nhất định.Tùy theo nhu cầu cụ thể, các mặt hàng như ethylene chlorotrifluoroethylene (ECTFE), ethylene tetrafluoroethylene (ETFE), fluoride ethylene propylene (FEP), polyethylene mật độ cao (HDPE), perfluoroalkoxy (PFA), polyamide (PA), polypropylene (PP), polyvinylidene fluoride (PVDF) và polyolefin nhiệt dẻo (TPO/PP) đều có thể được tích hợp vào một thiết kế.
Bảng dưới đây tóm tắt tên thương mại và nhiệt độ lắp đặt tối thiểu cho từng loại vật liệu đóng gói:
| Viết tắt | Tên chung | Tên thương mại | Nhiệt độ lắp đặt tối thiểu của vật liệu đóng gói |
|---|---|---|---|
| ECFE | Ethylene Chlorotrifluoroethylene | Halar® | -60°C |
| ETFE | Ethylene Tetrafluoroethylene | Tefzel® | -60°C |
| FEP | Ethylene Propylene Fluor hóa | Teflon® FEP | -100°C |
| HDPE | Polyetylen mật độ cao | -40°C | |
| PFA | Perfluoroalkoxy | Teflon® PFA | -100°C |
| PA | Polyamide | Nylon | -40°C |
| PP | Polypropylen | -10°C | |
| PVDF | Polyvinylidene Fluoride | Kynar® | -20°C |
| TPO-PP | Polyolefin nhiệt dẻo | Santoprene® | -20°C |
Sự kết hợp đúng đắn giữa vật liệu đóng gói, cách nhiệt và chất độn có thể tạo nên sự khác biệt giữa thành công và thất bại trong một ứng dụng.Điều cần thiết là phải chọn đúng vật liệu cho công việc, có tính đến khả năng và hạn chế cụ thể của chúng.
Bảng dưới đây liệt kê các đặc tính cơ học của Hợp kim gia công nguội TEC với Thép không gỉ 316L và Incoloy 825.
| Đường kính (inch) | Độ dày của tường (inch) | Không gỉ 316L (psi) | Incoloy 825 (psi) | Bán kính uốn cong tối thiểu (inch) |
|---|---|---|---|---|
| 0,125 (1/8) | 0,022 | 23,882 | 25,209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13,783 | 14.549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2,25 |
Những tính toán này dựa trên cường độ năng suất tối thiểu là 120.000 psi.
Tất cả các ống TEC đều được hàn và kéo cỡ lớn.Nó có thể được in tùy chỉnh với nhiều loại dữ liệu, chẳng hạn như số bộ phận, số sê-ri, độ dài tuần tự và số đơn đặt hàng.
Lưu ý: Bán kính uốn được biểu thị ở trạng thái tĩnh sau lần huấn luyện cuối cùng khi kết thúc.Tất cả việc uốn phải được thực hiện bằng máy uốn ống để đảm bảo bán kính uốn đồng đều.Khi triển khai vào hoặc ra khỏi giếng, bán kính uốn tối thiểu phải càng lớn càng tốt.
Bảng dưới đây cho thấy các kiểu TEC khác nhau, phạm vi nhiệt độ cũng như chất độn và chất cách điện tương ứng của chúng.
| Phong cách TEC | Phạm vi nhiệt độ | chất làm đầy | Vật liệu cách nhiệt |
|---|---|---|---|
| TEC 100 | -10 đến 100°C | PP | PP |
| TEC 150 | -10 đến 150°C | PP | FEP |
| TEC 175 | -100 đến 175°C | FEP | FEP |
| TEC 200 | -100 đến 200°C | FEP | FEP |
| TEC 250 | -100 đến 250°C | PFA | PFA |
Cuối cùng, bảng sau liệt kê điện trở dây dẫn điện tối đa ở 20°C (68°F) đối với các dây dẫn điện khác nhau của Máy đo dây Mỹ (AWG).
| Dây dẫn OD (AWG) | OD dây dẫn (inch) | Đồng trần nguyên khối (Ohms / kft) | 7 sợi đồng trần (Ohms/m) |
|---|---|---|---|
| 18 | 0,0403 | 6,52 | 21.4 |
| 17 | 0,0453 | 5,15 | 16,9 |
| 16 | 0,0508 | 4.10 | 13,5 |
| 15 | 0,0571 | 3,24 | 10.6 |
| 14 | 0,0641 | 2,57 | 8,45 |
| 13 | 0,0720 | 2.04 | 6,69 |
| 12 | 0,0808 | 1,62 | 5,31 |
| 11 | 0,0907 | 1,29 | 4,22 |
| 10 | 0,102 | 1.019 | 3,34 |
| 9 | 0,114 | 0,808 | 2,65 |
| số 8 | 0,128 | 0,641 | 2.10 |
Trong ngành dầu khí, việc đo áp suất và nhiệt độ ở hố khoan là một nhiệm vụ phức tạp, không thể thiếu và quan trọng.Độ chính xác của nó là cần thiết để đảm bảo an toàn cho con người và thiết bị, cũng như tối đa hóa lợi ích kinh tế và môi trường của dự án.
Vì vậy, việc đo chính xác áp suất và nhiệt độ là rất quan trọng.Các giải pháp đổi mới và công nghệ tiên tiến đang được phát triển để đáp ứng các yêu cầu khắt khe của ngành bằng cách cung cấp các phép đo nhiệt độ và áp suất đáng tin cậy và chính xác.
Bằng cách sử dụng các công nghệ này để thu thập dữ liệu áp suất và nhiệt độ chính xác trong hoạt động hạ cấp, các công ty dầu khí có thể quan sát việc tuân thủ an toàn, giám sát các vấn đề tiềm ẩn, tối ưu hóa hiệu quả hoạt động và bảo vệ môi trường.
