Thông tin chi tiết sản phẩm:
|
| Chất liệu áo khoác: | PVDF, FEP, Ni lông 11 | Vật liệu cách nhiệt: | PP, FEP, PFA |
|---|---|---|---|
| Nhạc trưởng: | Dây đồng, Dây đồng mạ thiếc, Dây bện, Sợi quang | Vật liệu ống: | 316L, Incoloy 825 |
| Kích thước ống: | 1/4''x0.035'', 3/8''x0.049'' | Tình trạng ống: | làm việc lạnh lùng |
| Nhiệt độ cách nhiệt: | -10°C đến 250°C | phụ: | PP, FEP, PFA |
| Làm nổi bật: | Cáp bọc ống 316L,cáp bọc âm 10 độ,dây dẫn bọc ống nylon 11 |
||
Có một số vật liệu được sử dụng để đảm bảo rằng các bộ phận được bao bọc, cách điện và bảo vệ.Tên viết tắt, tên chung và tên thương mại của một số vật liệu này, cũng như nhiệt độ lắp đặt tối thiểu của vật liệu đóng gói của chúng, được mô tả dưới đây:
ECTFE - Ethylene Chlorotrifluoroethylene (Halar®): -60°C
ETFE - Ethylene Tetrafluoroethylene (Tefzel®): -60°C
FEP - Flo Ethylene Propylene (Teflon® FEP): -100°C
HDPE - Polyethylene mật độ cao: -40°C
PFA - Perfluoroalkoxy (Teflon® PFA): -100°C
PA - Polyamid (Nylon): -40°C
PP - Polypropylen: -10°C
PVDF - Polyvinylidene Fluoride (Kynar®): -20°C
TPO-PP -Polyolefin nhựa nhiệt dẻo (Santoprene®): -20°C
Bảng dưới đây cho thấy các đặc tính cơ học của hợp kim TEC khi gia công nguội:
| Đường kính | Độ dày của tường | Không gỉ 316L (psi) | Incoloy 825 (psi) | Bán kính uốn cong tối thiểu* (inch) |
|---|---|---|---|---|
| 0,125 (1/8) | 0,022 | 23,882 | 25,209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13,783 | 14.549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2,25 |
Những tính toán này dựa trên cường độ năng suất tối thiểu là 120.000 psi.Tất cả các ống TEC đều được hàn và kéo quá khổ và có thể được in tùy chỉnh với nhiều dữ liệu khác nhau bao gồm số bộ phận, số sê-ri, chiều dài tuần tự và số đơn đặt hàng.
Bán kính uốn được chỉ định ở trạng thái tĩnh sau lần huấn luyện cuối cùng khi kết thúc.Tất cả việc uốn phải được thực hiện bằng máy uốn ống để đảm bảo bán kính uốn đồng đều.Khi triển khai ống vào hoặc ra khỏi giếng, bán kính uốn tối thiểu phải càng lớn càng tốt.
Bảng dưới đây hiển thị các thành phần điện của kiểu TEC:
| Phong cách TEC | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
|---|---|---|---|---|---|
| Phạm vi nhiệt độ | -10 đến 100°C | -10 đến 150°C | -100 đến 175°C | -100 đến 200°C | -100 đến 250°C |
| chất làm đầy | PP | PP | FEP | FEP | PFA |
| Vật liệu cách nhiệt | PP | FEP | FEP | FEP | PFA |
Bảng dưới đây cho thấy điện trở dẫn điện tối đa ở 20°C (68°F) đối với cả đồng trần nguyên khối và đồng trần 7 sợi:
| Dây dẫn OD AWG | inch | mm | Đồng trần nguyên khối (Ohms/kft) | Đồng trần rắn (Ohms/m) | 7 sợi đồng trần (Ohms/kft) | 7 sợi đồng trần (Ohms/m) |
|---|---|---|---|---|---|---|
| 18 | 0,0403 | 1,02 | 6,52 | 21.4 | 6,66 | 21.8 |
| 17 | 0,0453 | 1,15 | 5,15 | 16,9 | 5,27 | 17.3 |
| 16 | 0,0508 | 1,29 | 4.10 | 13,5 | 4.18 | 13,7 |
| 15 | 0,0571 | 1,45 | 3,24 | 10.6 | 3,31 | 10.9 |
| 14 | 0,0641 | 1,63 | 2,57 | 8,45 | 2,62 | 8,62 |
| 13 | 0,0720 | 1,83 | 2.04 | 6,69 | 2.08 | 6,82 |
| 12 | 0,0808 | 2,05 | 1,62 | 5,31 | 1,65 | 5,43 |
| 11 | 0,0907 | 2h30 | 1,29 | 4,22 | 1,32 | 4h30 |
| 10 | 0,102 | 2,59 | 1.019 | 3,34 | 1.039 | 3,41 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 | 2,71 |
| số 8 | 0,128 | 3,25 | 0,641 | 2.10 | 0,654 | 2.14 |
| 7 | 0,144 | 3,66 | 0,512 | 1,68 | 0,522 | 1,72 |
| 6 | 0,162 | 4.12 | 0,409 | 1,34 | 0,416 | 1,37 |
Ngành công nghiệp dầu khí đặt ra một số thách thức cụ thể khi liên quan đến việc giám sát áp suất và nhiệt độ ở lỗ khoan.Việc thực hiện các phép đo trong môi trường khắc nghiệt và khắc nghiệt như vậy có thể khó khăn vì nhiều điều kiện khác nhau, chẳng hạn như nhiệt độ cao, áp suất, khí ăn mòn và dòng chất lỏng, có thể cản trở hiệu suất của bất kỳ thiết bị nào được triển khai.
Những điều kiện này có thể ảnh hưởng đến độ chính xác của kết quả từ bất kỳ thiết bị cảm biến nhiệt độ hoặc áp suất nào.Nhiều công nghệ mạnh mẽ đã được phát triển để cho phép vận hành thành công các ứng dụng cảm biến trong ngành dầu khí, nơi thường xuyên có các điều kiện khắc nghiệt và môi trường khắc nghiệt.
Tên thương hiệu: Ống Meilong
Số mô hình: 1/4''OD x 0,049''WT
Nơi xuất xứ: Trung Quốc
Chứng nhận: ISO9001
Số lượng đặt hàng tối thiểu: 2 cuộn
Chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: Trong 7 ngày
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 150 tấn mỗi tháng
Vật liệu cách nhiệt: PP, FEP, PFA
Nhiệt độ cách nhiệt: -10°C đến 250°C
Chất liệu áo khoác: PVDF, FEP, Nylon 11
Dây dẫn: Dây đồng, Dây đồng mạ thiếc, Dây bện, Sợi quang
Tình trạng ống: Làm việc nguội

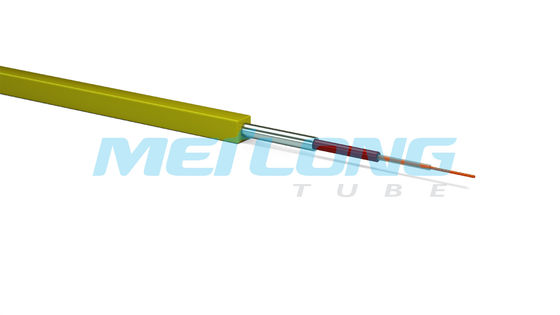

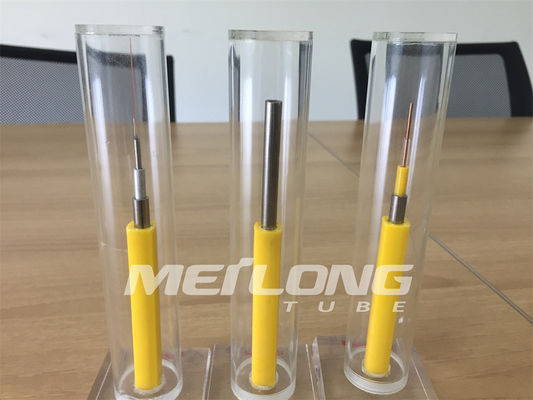

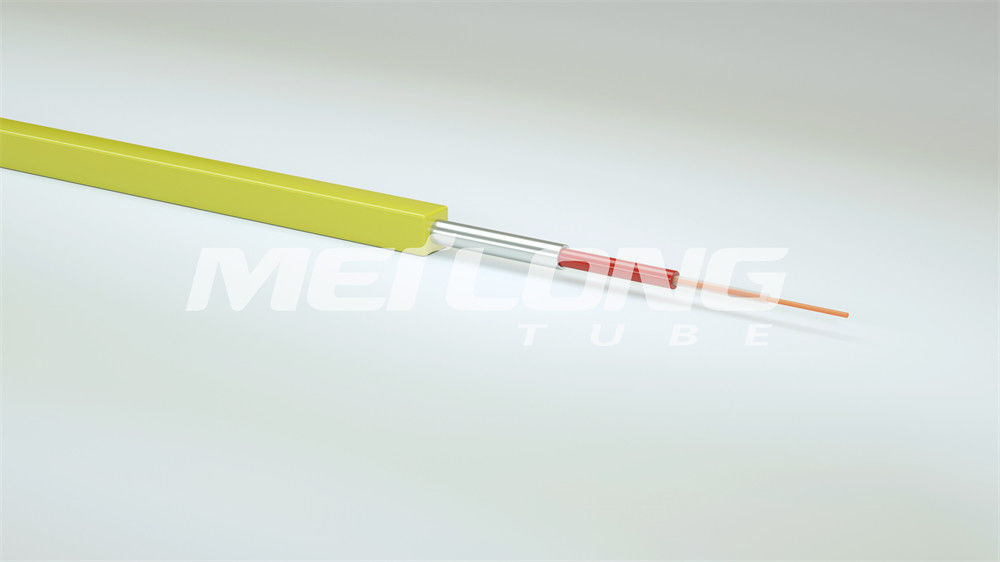

Các tính năng: Cáp bọc ống Meilong 316L có dây dẫn bọc ống và cáp dẫn bọc ống chất lượng cao, có đặc tính điện, chống ăn mòn và chịu nhiệt độ tuyệt vời.Cáp bọc ống này là hoàn hảo cho các ứng dụng khác nhau.
