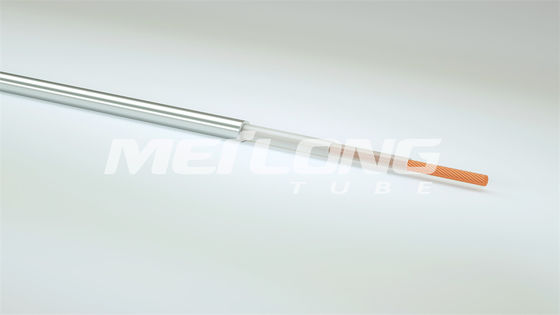

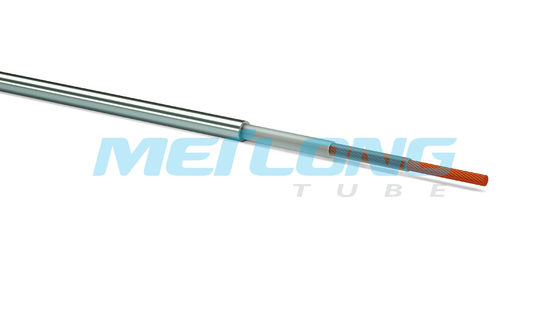

Thông tin chi tiết sản phẩm:
|
| Kích thước ống: | 1/4''x0.035'', 3/8''x0.049'' | Vật liệu ống: | 316L, Incoloy 825 |
|---|---|---|---|
| Vật liệu cách nhiệt: | PP, FEP, PFA | Nhiệt độ cách nhiệt: | -10°C đến 250°C |
| Tình trạng ống: | làm việc lạnh lùng | Chất liệu áo khoác: | PVDF, FEP, Ni lông 11 |
| phụ: | PP, FEP, PFA | Nhạc trưởng: | Dây đồng, Dây đồng mạ thiếc, Dây bện, Sợi quang |
| Làm nổi bật: | Cáp bọc ống hợp kim niken,Cáp bọc ống 316L,Dây dẫn bọc ống cách điện PP |
||

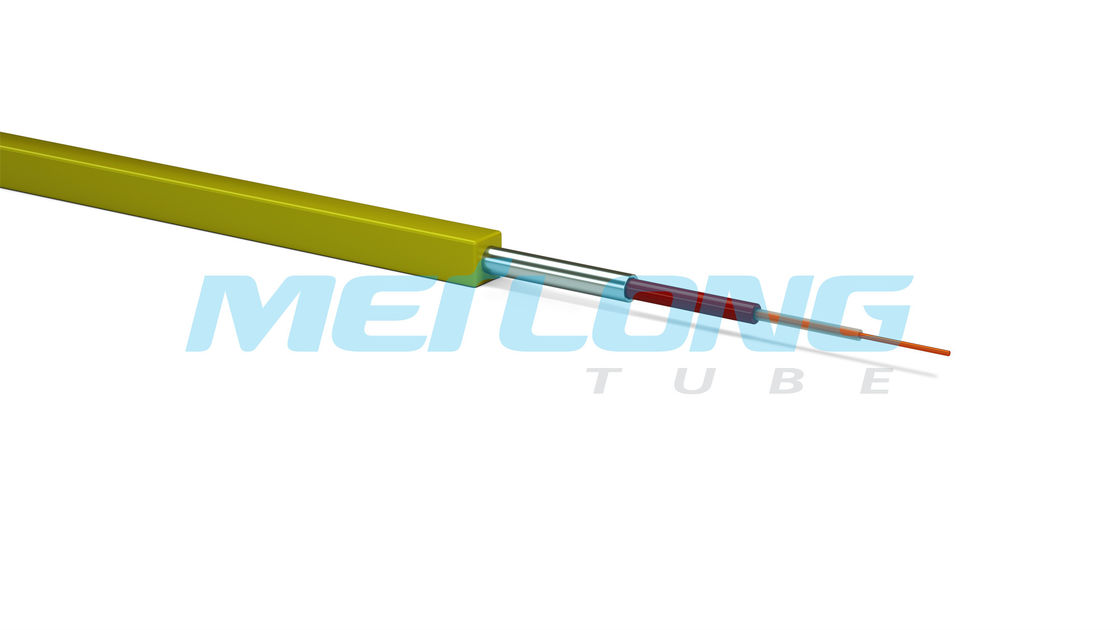

Gói phẳng từ Meilong Tube TEC cung cấp cho khách hàng nhiều cấu hình khác nhau tùy thuộc vào điều kiện hạ cấp.Sản phẩm của chúng tôi bao gồm các bộ phận bằng đồng, dây chuyền điều khiển thủy lực và phun hóa chất có thể được mã hóa màu và in để thuận tiện cho việc lắp đặt.Do quy trình sản xuất được tích hợp theo chiều dọc, TEC có thể cung cấp dịch vụ giao hàng nhanh chóng và kiểm soát chất lượng nghiêm ngặt.
Ống được chế tạo từ hợp kim phù hợp với ứng dụng cụ thể và được hàn lại với nhau theo chiều dọc.Sau đó nó được kiểm tra, vẽ theo kích thước và kèm theo bảng dữ liệu cho mỗi ống.Sự kết hợp của các thành phần trong sản phẩm của chúng tôi hầu như là vô hạn và cũng có thể được thực hiện theo chiều dài tùy chỉnh không có mối nối.Hơn nữa, kích thước đóng gói tiêu chuẩn (vuông 11mm x 11mm) có sẵn để đáp ứng các nhu cầu hạ cấp khác nhau.
Chúng tôi cũng có thể cung cấp cáp composite sử dụng các kết hợp khác nhau của các thành phần điện và quang để phù hợp với các ứng dụng cụ thể.
Vật liệu đóng gói, cách nhiệt và chất độn chứa nhiều loại vật liệu với nhiều tên chung và tên thương mại khác nhau.Bảng dưới đây tóm tắt từ viết tắt, tên chung và tên thương mại cũng như nhiệt độ cụ thể mà các vật liệu khác nhau này phải được lắp đặt.
| Viết tắt | Tên chung | Tên thương mại | Nhiệt độ lắp đặt tối thiểu của vật liệu đóng gói |
| ECFE | Ethylene Chlorotrifluoroethylene | Halar ® | -60°C |
| ETFE | Ethylene Tetrafluoroethylene | Tefzel ® | -60°C |
| FEP | Ethylene Propylene Fluor hóa | Teflon® FEP | -100°C |
| HDPE | Polyetylen mật độ cao | -40°C | |
| PFA | Perfluoroalkoxy | Teflon® PFA | -100°C |
| PA | Polyamide | Nylon | -40°C |
| PP | Polypropylen | -10°C | |
| PVDF | Polyvinylidene Fluoride | Kynar® | -20°C |
| TPO-PP | Polyolefin nhiệt dẻo | Santoprene® | -20°C |
Vật liệu đóng gói, cách nhiệt và chất độn có các đặc tính đa dạng, phù hợp với các loại công việc khác nhau.Việc xác định nên sử dụng loại vật liệu nào trong số những vật liệu này phụ thuộc vào nhiệt độ và môi trường hiện có.
Đặc tính cơ học cho hợp kim TEC, gia công nguội:
| Đường kính | Độ dày của tường | Thép không gỉ 316L | Thu gọn tối thiểu | Incoloy 825 | Thu gọn tối thiểu | Bán kính uốn cong tối thiểu* |
|---|---|---|---|---|---|---|
| inch | inch | psi | psi | inch | ||
| 0,125 (1/8) | 0,022 | 23,882 | 25,209 | 0,75 | ||
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 | ||
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 | ||
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 | ||
| 0,375 (3/8) | 0,035 | 13,783 | 14.549 | 2,25 | ||
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2,25 |
Tính toán dựa trên cường độ năng suất tối thiểu là 120.000 psi.Tất cả các ống TEC đều được hàn và kéo cỡ lớn.Ống có thể được in tùy chỉnh với nhiều dữ liệu khác nhau bao gồm số bộ phận, số sê-ri, độ dài tuần tự và số đơn đặt hàng.
*Bán kính uốn được chỉ định ở trạng thái tĩnh sau lần huấn luyện cuối cùng khi kết thúc.Tất cả việc uốn phải được thực hiện bằng máy uốn ống để đảm bảo bán kính uốn đồng đều.Trong khi triển khai vào hoặc ra khỏi giếng, bán kính uốn cong tối thiểu phải càng lớn càng tốt.
Thành phần điện tử
| Phong cách TEC | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
|---|---|---|---|---|---|
| Phạm vi nhiệt độ | -10 đến 100°C | -10 đến 150°C | -100 đến 175°C | -100 đến 200°C | -100 đến 250°C |
| chất làm đầy | PP | PP | FEP | FEP | PFA |
| Vật liệu cách nhiệt | PP | FEP | FEP | FEP | PFA |
Điện trở dẫn điện tối đa @ 20°C (68°F)
| Dây dẫn OD | Đồng trần rắn | 7 sợi đồng trần | ||||
|---|---|---|---|---|---|---|
| AWG | inch | mm | Ôm / kft | Ôm / m | Ôm / kft | Ôm / m |
| 18 | 0,0403 | 1,02 | 6,52 | 21.4 | 6,66 | 21.8 |
| 17 | 0,0453 | 1,15 | 5,15 | 16,9 | 5,27 | 17.3 |
| 16 | 0,0508 | 1,29 | 4.10 | 13,5 | 4.18 | 13,7 |
| 15 | 0,0571 | 1,45 | 3,24 | 10.6 | 3,31 | 10.9 |
| 14 | 0,0641 | 1,63 | 2,57 | 8,45 | 2,62 | 8,62 |
| 13 | 0,0720 | 1,83 | 2.04 | 6,69 | 2.08 | 6,82 |
| 12 | 0,0808 | 2,05 | 1,62 | 5,31 | 1,65 | 5,43 |
| 11 | 0,0907 | 2h30 | 1,29 | 4,22 | 1,32 | 4h30 |
| 10 | 0,102 | 2,59 | 1.019 | 3,34 | 1.039 | 3,41 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 | 2,71 |
| số 8 | 0,128 | 3,25 | 0,641 | 2.10 | 0,654 | 2.14 |
| 7 | 0,144 | 3,66 | 0,511 | 1,67 | 0,522 | 1,71 |
| 6 | 0,162 | 4.11 | 0,404 | 1,32 | 0,419 | 1,35 |
| 5 | 0,180 | 4,57 | 0,321 | 1,05 | 0,334 | 1,08 |
| 4 | 0,203 | 5.16 | 0,255 | 0,83 | 0,260 | 0,86 |
| 3 | 0,226 | 5,74 | 0,202 | 0,66 | 0,203 | 0,67 |
Trong ngành dầu khí, việc đo chính xác áp suất và nhiệt độ là điều bắt buộc để đạt được hiệu quả tối ưu.
Việc đo sự thay đổi áp suất và nhiệt độ sâu bên trong lỗ đặc biệt khó khăn và đòi hỏi công nghệ tiên tiến.
Hiện nay có nhiều công cụ khác nhau để đo các thông số như vậy và chúng phải chính xác để thu được kết quả hiệu quả nhất.
Tên thương hiệu: Ống Meilong
Số mô hình: 1/4''OD x 0,049''WT
Nơi xuất xứ: Trung Quốc
Chứng nhận: ISO9001
Số lượng đặt hàng tối thiểu: 2 cuộn
Chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: Trong 7 ngày
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 150 tấn mỗi tháng
Vật liệu cách nhiệt: PP, FEP, PFA
Chất độn: PP, FEP, PFA
Tình trạng ống: Làm việc nguội
Nhiệt độ cách nhiệt: -10°C đến 250°C
Chất liệu ống: 316L, Incoloy 825
Dịch vụ tùy chỉnh Cáp bọc ống của Meilong Tube cung cấp cho bạn giải pháp hoàn hảo cho các nhu cầu đặc biệt của bạn.Chúng tôi có thể cung cấp cho bạn dây dẫn bọc ống thép không gỉ, dây dẫn bọc ống Incoloy 825, dây dẫn bọc ống 316L và dây dẫn bọc ống PP.Điều kiện ống được gia công nguội và nhiệt độ cách nhiệt có thể đạt từ -10°C đến 250°C.Vật liệu của ống có thể là 316L và Incoloy 825. Vật liệu cách nhiệt và vật liệu làm đầy có thể là PP, FEP và PFA.
Hỗ trợ kỹ thuật và dịch vụ cho cáp bọc ống:
