Thông tin chi tiết sản phẩm:
|
| hợp kim: | TP316L, UNS S31603 | Bề mặt: | Sạch sẽ và tươi sáng |
|---|---|---|---|
| Tình trạng: | làm việc lạnh lùng | Của cải: | Tăng cường độ bền kéo và năng suất |
| Tính năng: | ống cao áp | Ứng dụng: | Đo nhiệt độ lỗ xuống |
| Tiêu chuẩn: | ASTM A269 | Kích cỡ: | Dung sai kích thước chặt chẽ |
| Nội bộ: | Cáp đo nhiệt độ | Khả năng thiết kế: | tùy chỉnh |
| Làm nổi bật: | Cáp bọc SS316L,cáp bọc UNS S31603,dây dẫn bọc ống ASTM A269 |
||

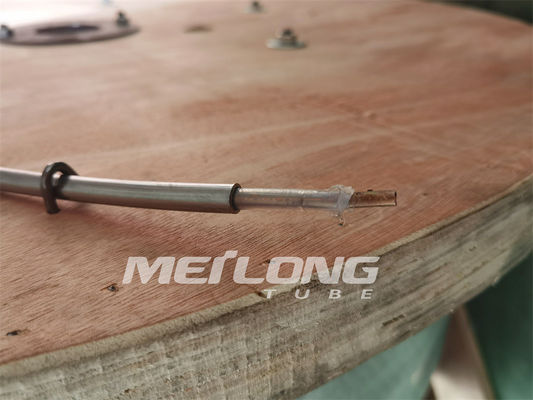

Cáp bọc ống thép không gỉ 316L cho các ứng dụng trong giếng dầu
Cáp bọc ống (TEC)
TEC sử dụng ống thép không gỉ và hợp kim niken hàn để bảo vệ các bộ phận điện và quang khỏi áp suất và tác động ăn mòn của môi trường lỗ khoan.Đóng gói polyme cung cấp bảo vệ cơ học bổ sung.
Nhiều lựa chọn về thành phần đồng và sợi từ Meilong Tube cho phép sản xuất các loại cáp thiết bị tinh vi nhất trong ngành.Kể từ lần đầu tiên giới thiệu TEC cho ngành dầu khí vào năm 2015, Meilong Tube đã liên tục cải tiến và tối ưu hóa sản phẩm này cho các thế hệ máy đo lỗ sâu mới và các công cụ dành cho các giếng ngày càng nóng hơn và sâu hơn.
Cấu hình TEC có sẵn với sự kết hợp gần như vô tận của các thành phần với độ dài tùy chỉnh không có mối nối.
Kích thước đóng gói tiêu chuẩn (vuông 11 mm x 11 mm) có sẵn để đáp ứng hầu hết mọi yêu cầu về lỗ hạ cấp.
Cáp composite sử dụng nhiều sự kết hợp khác nhau của các thành phần điện và quang có sẵn để phù hợp với nhu cầu hạ cấp cụ thể.

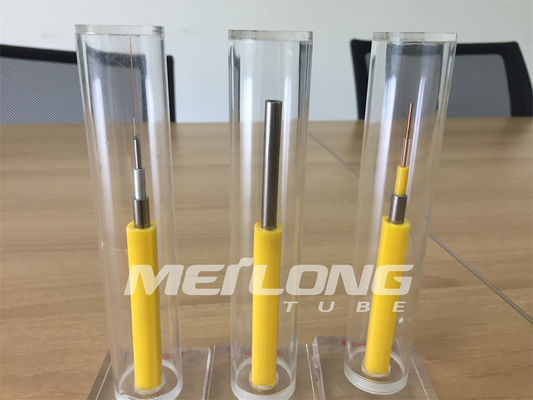

Công trình tiêu biểu

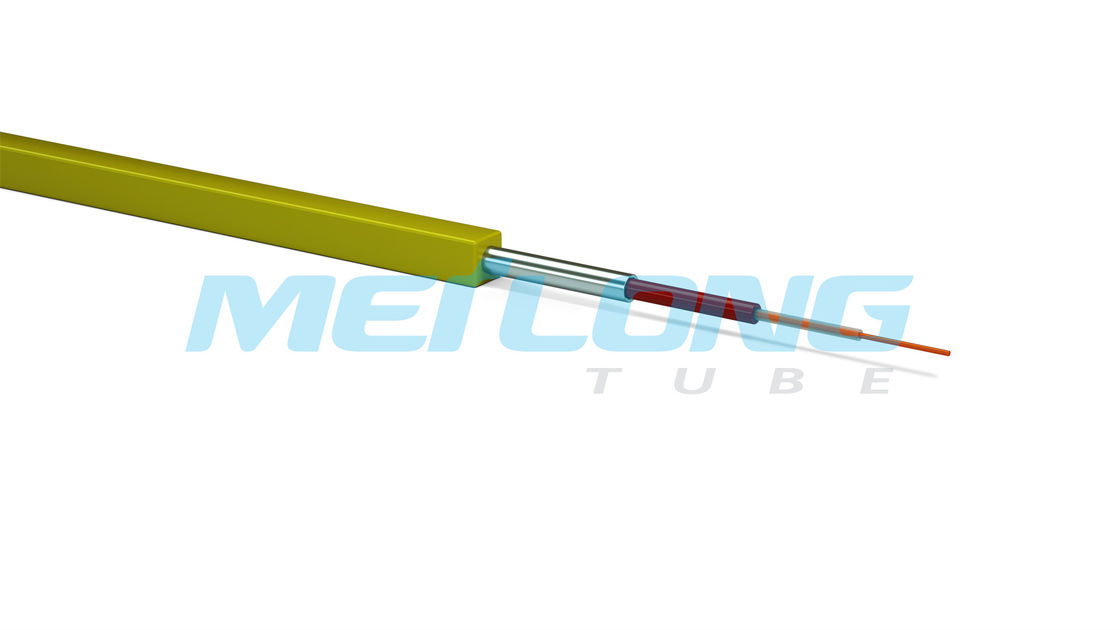

18 dây dẫn đơn AWG Incoloy 825 ống vuông được đóng gói
|
|
A) Đồng đóng hộp 18 AWG (7 x 0,39 mm) OD danh nghĩa 0,046 in (1,16 mm)
B) Cách nhiệt FEP OD danh nghĩa 0,098 in (2,49 mm)
C) Chất độn polypropylen màu đỏ OD danh nghĩa 0,180 in (4,57 mm)
D) Ống hợp kim 825 Độ dày thành danh nghĩa 0,035 in (0,89 mm) OD danh nghĩa 0,250 in (6,35 mm)
E) Polypropylen hình vuông màu vàng Hình vuông 0,433 in (11 mm)
|
5 AWG dây dẫn đơn không gỉ ống 316L được đóng gói
|
|
A) 5 AWG (dây dẫn đơn) OD danh nghĩa 0,181 in (4,6 mm)
B) Cách nhiệt PFA OD danh nghĩa 0,228 in (5,8 mm)
C) Cách nhiệt PFA OD danh nghĩa 0,276 in (7,0 mm)
D) Ống thép không gỉ 316 Độ dày thành danh nghĩa 0,035 in (0,89 mm) OD danh nghĩa 0,375 in (9,53 mm)
|
Tùy chọn ống
TEC được lựa chọn dựa trên các điều kiện giếng như áp suất, nhiệt độ và độ ăn mòn của chất lỏng giếng.Ống được làm bằng hợp kim phù hợp với ứng dụng.Sau đó, nó được hàn dọc, kiểm tra dòng điện xoáy và kéo theo kích thước hoàn thiện.Dữ liệu thử nghiệm hoàn chỉnh có sẵn cho mỗi ống.
- Thép không gỉ 316L
- Song công 2205
- Siêu song công 2507
- Incoloy 825
Đặc tính cơ học cho hợp kim TEC, gia công nguội
| Đường kính | Độ dày của tường |
Thép không gỉ 316L Thu gọn tối thiểu |
Incoloy 825 Thu gọn tối thiểu |
Bán kính uốn cong tối thiểu* |
| inch | inch | tâm thần | tâm thần | inch |
| 0,125 (1/8) | 0,022 | 23,882 | 25,209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13,783 | 14.549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2,25 |
Tính toán dựa trên cường độ năng suất tối thiểu là 120.000 psi.
Tất cả các ống TEC đều được hàn và kéo cỡ lớn.
Ống có thể được in tùy chỉnh với nhiều dữ liệu khác nhau bao gồm số bộ phận, số sê-ri, độ dài tuần tự và số đơn đặt hàng.
*Bán kính uốn được chỉ định ở trạng thái tĩnh sau lần huấn luyện cuối cùng khi kết thúc.Tất cả việc uốn phải được thực hiện bằng máy uốn ống để đảm bảo bán kính uốn đồng đều.Trong khi triển khai vào hoặc ra khỏi giếng, bán kính uốn cong tối thiểu phải càng lớn càng tốt.
Thành phần điện tử
| Phong cách TEC | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
| Phạm vi nhiệt độ | -10 đến 100°C | -10 đến 150°C | -100 đến 175°C | -100 đến 200°C | -100 đến 250°C |
| phụ | PP | PP | FEP | FEP | PFA |
| Vật liệu cách nhiệt | PP | FEP | FEP | FEP | PFA |
Điện trở dẫn điện tối đa @ 20°C (68°F)
| Nhạc trưởng |
Nhạc trưởng đường kính ngoài |
Nhạc trưởng đường kính ngoài |
Đồng trần rắn | 7 sợi đồng trần | ||
| AWG | inch | mm | Ôm / kft | Ôm / m | Ôm / kft | Ôm / m |
| 18 | 0,0403 | 1,02 | 6,52 | 21.4 | 6,66 | 21.8 |
| 17 | 0,0453 | 1,15 | 5,15 | 16,9 | 5,27 | 17.3 |
| 16 | 0,0508 | 1,29 | 4.10 | 13,5 | 4.18 | 13,7 |
| 15 | 0,0571 | 1,45 | 3,24 | 10.6 | 3,31 | 10.9 |
| 14 | 0,0641 | 1,63 | 2,57 | 8,45 | 2,62 | 8,62 |
| 13 | 0,0720 | 1,83 | 2.04 | 6,69 | 2.08 | 6,82 |
| 12 | 0,0808 | 2,05 | 1,62 | 5.31 | 1,65 | 5,43 |
| 11 | 0,0907 | 2h30 | 1,29 | 4,22 | 1,32 | 4h30 |
| 10 | 0,102 | 2,59 | 1.019 | 3,34 | 1.039 | 3,41 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 | 2,71 |
| số 8 | 0,128 | 3,25 | 0,641 | 2.10 | 0,654 | 2.14 |
